高压开关柜检测服务

检测概述

       目前一般采用非接触式超声波和暂态地电压检测技术（AE/TEV法），对高压开关柜进行局部放电检测，本所可提供高压开关柜局放带电检测服务。

典型案例

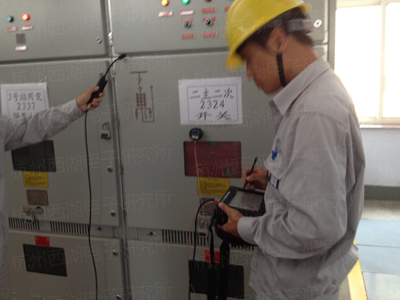

江苏泗阳变电站进行开关柜暂态地电压、超声波局放巡检

2013年9月，杭州西湖电子研究所检测人员在江苏泗阳变电站进行开关柜暂态地电压（TEV）和超声波（AE）局放检测，发现在二主二次2324开关编号的柜体存在异常检测信号，经数据图谱分析得出此种局放信号属于典型的尖端放电。

相关部门根据检测结果进行开柜检查，检查结果：是某条线路出现绝缘损坏、线路裸露导致产生的局部放电。由于处理及时正确，避免了重大事故发生，得到客户的一致好评。

现场局放巡测

山东枣庄220kV杜庙站35kV开关柜设备进行暂态地电压、超声波局放巡检

        2015年12月，杭州西湖电子研究所检测人员在山东枣庄220kV杜庙站，利用XD5552开关柜局部放电检测仪对35kV开关柜设备进行超声波、暂态地电压局部放电检测。检测过程中，两种方法都检测到了异常数据，最大信号集中在2号主变502柜，TEV和超声波信号相对背景值相差较大，检测波形为明显的放电脉冲信号，呈现典型的悬浮放电信号特征。综合分析检测结果得出，2号主变35kV 502开关柜后上方内部存在放电源。

       建议缩短TEV、超声波局放检测周期，并结合其他检测方式进行分析判断，同时长期监测气室内部局放信号，保存对比每次检测数据，如一周内发现信号幅值增大，建议立即停电开柜检查；如一月内发现信号幅值变化较小，继续长期监测该点的局放信号，避免绝缘状态进一步恶化，杜绝电力事故的发生。

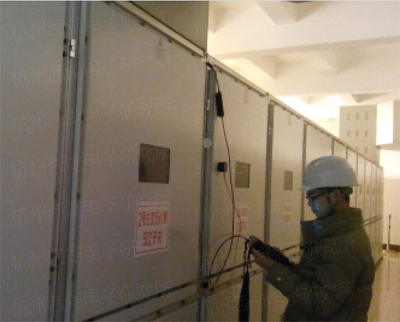

现场TEV检测
