超声波局部放电检测仪

核心标准

• IEC 62478/TS/Ed1 High voltage test techniques-Measurement of partial discharges by electromagnetic and acoustic methods
• DL/T 1250-2013 气体绝缘金属封闭开关设备带电超声局部放电检测应用导则
• DL/T 1416-2015 超声波法局部放电现场测量技术条件
• Q/GDW 11061-2013 局部放电超声波检测仪技术规范

产品特征

• 高灵敏度

                 检测灵敏度小于10pC。

• 抗干扰技术

                 频域滤波：具备频谱分析与频点滤波能力，对固定频率干 扰，可降低噪音90%以上，对综合频率干扰，可降低噪音60% 以上。

                 时域滤波：具备开窗、消隐、标尺等功能，可排除固定相位 干扰。

• 诊断分析

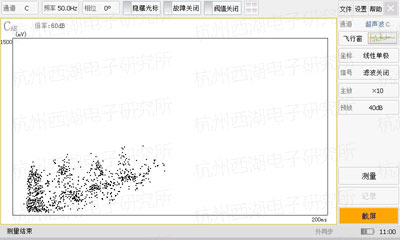

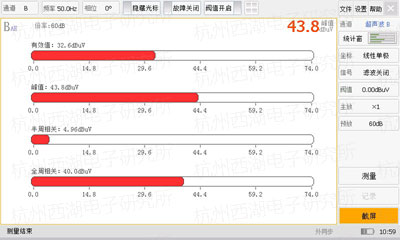

                 具备PR、相关性、飞行窗、PRPD、PRPS等多种图谱表达方 式，可提取峰值、有效值、放电次数、相位、全（半）周相 关性等参量；内嵌典型放电图谱，可自动识别放电类型。

• 定位精准

                 采用三维建模定位技术，定位精度高。

• 同步

                 具备有线、无线同步功能。

• 传感器多样化

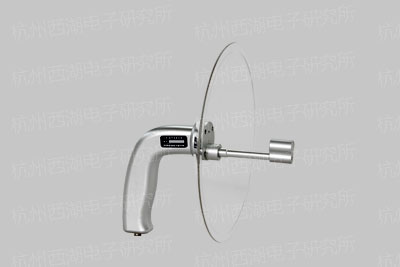

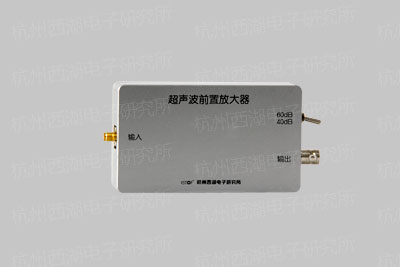

                 针对不同主设备超声波信号频段的差异，配置对应PAC超声波 传感器。

• 防护性好

                 配置超声波传感器专用防护外套，防止传感器碰撞损坏。

• 使用便捷

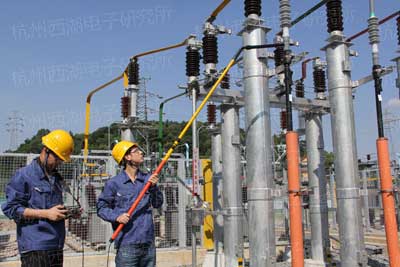

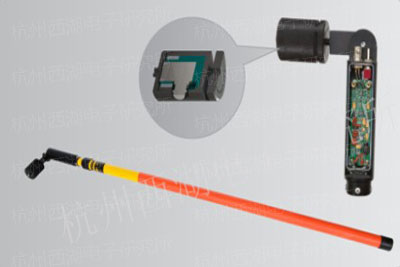

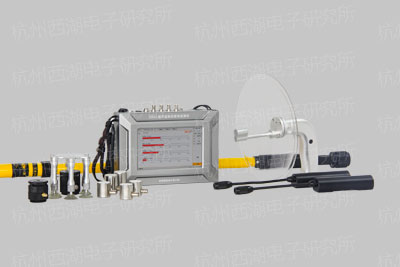

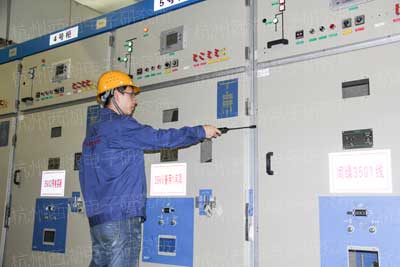

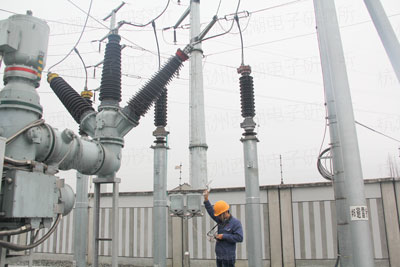

                 主机结构紧凑、轻巧，可手持、颈挂及三角架支撑方式使用；传 感器可采用磁吸、气吸、带绑等方式固定；使用绝缘杆、波导 杆、集波器，方便高处、带电环境作业。

• 续航能力强

                 采用插拔式锂电池供电，单块电池工作时间大于8小时。

• 适合现场

                 触摸式操作，阳光下显示清晰。

技术参数

• 检测灵敏度：≤10pC；
• 检测频带：10～300kHz；
• 信号采集：16Bit，10MS/s；
• 增益：0～60dB；
• 动态范围：≥60dB；
• 相位同步：方式有线、无线，电压AC10～380V，频率30～300Hz，精度0.01°，无线距离≥75m；
• 稳定性：≤±5%；
• 线性度误差：≤±10%；
• 电池：锂电池 24V/5Ah；
• 尺寸：236×177×53mm；
• 重量：≤1.5kg。
