电力设备局部放电机动式检测及定位系统

电力设备局部放电机动式检测及定位系统

针对电力设备存在疑似局放故障现象,系统设计可移动式在线监测模式,可长期监测设备的绝缘变化状态。

核心标准

  • DL/T 1430-2015 变电设备在线监测系统技术导则
  • DL/T 1432.1-2015 变电设备在线监测装置校验规范 第1部分:通用校验规范
  • DL/T 860-2004 变电站通信网络和系统
  • Q GDW 535-2010 变电设备在线监测装置通用技术规范
  • Q/GDW 534-2010 变电设备在线监测系统技术导则

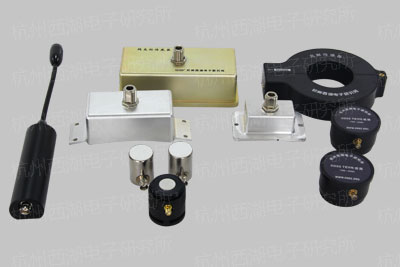

各类传感器

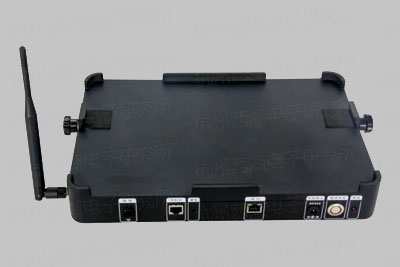

检测单元

无线控制平台

产品特征

  • 检测模式多样

                  同时具备停电检测、带电检测与在线监测三种功能。

  • 机动性好

                  在不改变现场任何结构及电气特性的情况下即可投运或移除。

  • 高准确性

                  特高频、超声波、高频、暂态地电压等检测手段相互印证,检 测准确性高。

  • 无线化

                  无线化组网,支持多个前端同步工作,可多点多站同时检测。

  • 不间断

                  连续采样提取有效局放信号,过程不间断。

  • 智能诊断

                  可查询比对历史数据,自动识别放电类型和危害程度。

  • 抗干扰性好

                  应用频谱分析、频点滤波、选频测量等技术手段,可有效滤除 干扰信号。

  • 定位精准

                  电电、声电、声声联合定位,定位精度高。

  • 故障预警

                  具备故障阀值设置及自动报警功能,报警信号可传至手机(APP) 等移动客户端。

  • 现场防护

                  所有设备防护水平达到IP65等级。

  • 维护方便

                  可采用模块替换方式进行产品维护。

技术参数

  • 检测灵敏度:0.1pC;
  • 检测频带:特高频300~1500MHz、超声波20~200kHz、高频3~30MHz、暂态地电压3~100MHz;
  • 数据存储:记录间隔1~30min,记录点数1~100,存储时间1年;
  • 相位同步:电压AC10~380V,频率30~300Hz,精度0.01°;
  • 时基同步:50ns;
  • 防护等级:Ip65;
  • 通讯:3G/4G、光纤,符合DL/T 860;
  • 供电:短期电池,长期网电,相互备份。

产品型号

型号 名称 单元 检测通道 备注
AE UHF TEV HF
XD50WF
电力设备局部放电机动式检测及定位系统
2 2 2 2 2 可按需增配

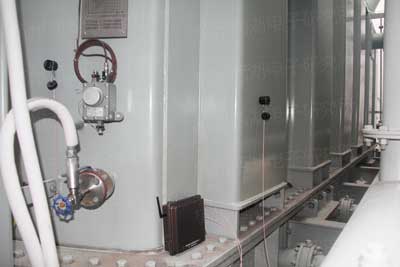

变压器机动式检测

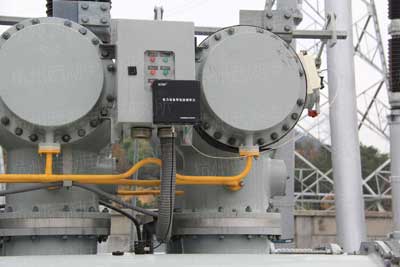

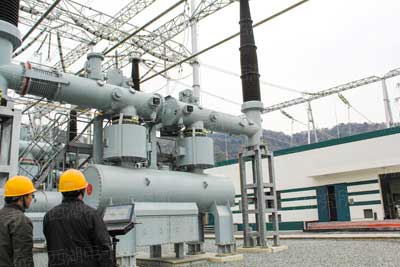

GIS机动式检测

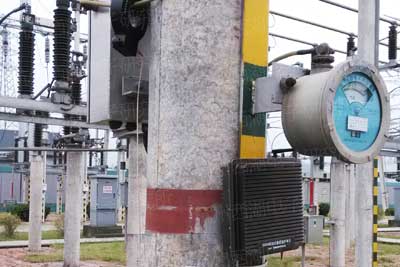

避雷器机动式检测
