XD58变电站启动调试无线化同步检测系统

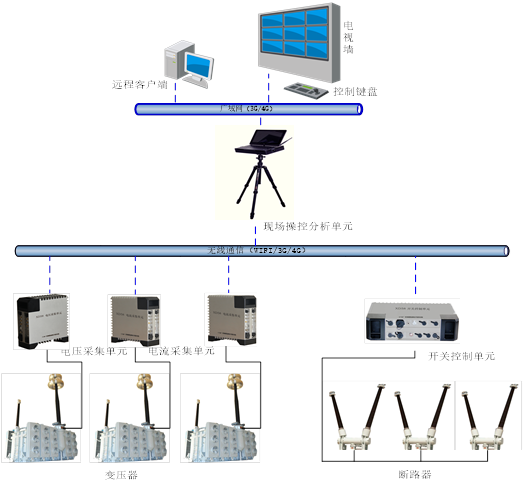

XD58变电站启动调试无线化同步检测系统是一套基于无线通信、同步触发等技术研发，实现分布式、无线化、全同步的变电站启动调试系统。系统在检测深度、质量与效率上，相比现用方式有重大突破和提高。

核心标准

• GB 50150-2006《电气装置安装工程电气设备交接试验标准》；

• GB/T 24842-2018 1000kV 特高压交流输变电工程过电压和绝缘配合；

• GB/T 50064-2014 交流电气装置的过电压保护和绝缘配合设计规范；

• DL/T620-1997 交流电气装置的过电压保护和绝缘配合；

• DL/T782-2001《110kV及以上送变电工程启动及竣工验收规程》。

系统特征

• 无线化：

系统采用3G/4G、WIFI等无线通信技术，在检位旁布置功能单元，不需要长远距离布设检测线缆。

• 高效率：

多检测单元分布所有检测位，一次开关动作即可完成所有数据检测；系统自动匹配操作，无需人为协同。

• 可靠性高：

所有检测通道具备独立触发、并行触发能力，多种触发模式相互印证，信号触发可靠。

• 准确性高：

本地化检测可以最大限度减小特征信号的损失；系统本体噪音低，抗干扰能力强，触发信号检测准确。

• 防护性好：

检测单元按IP65防护等级设计，传感器具备开路保护功能，确保主设备可靠接地。

技术参数


开关控制单元

电压采集单元

电流采集单元

电流传感器

电压传感器

软件界面
