宽频局放检测仪
XD51W宽频局部放电检测仪主要采用宽频脉冲电流法进行局部放电检测，具有检测频带宽、灵敏度高、抗干扰能力强等特点，可解决局放检测中的各类干扰难题。
核心标准
- GB/T 7354-2018 局部放电测量
- DL/T 846.4-2016 高压试验装置通用技术条件 第4部分：脉冲电流法局部放电测量仪
- DL/T 2278-2021 高频法局部放电带电检测仪器技术规范
- DL/T 846.11-2016 高电压测试设备通用技术条件 第11部分：特高频局部放电检测仪
- DL/T 1416-2015 超声波局部放电测试仪通用技术条件
- DL/T 846.10-2016 高电压测试设备通用技术条件 第10部分：暂态地电压局部放电检测仪
产品特征

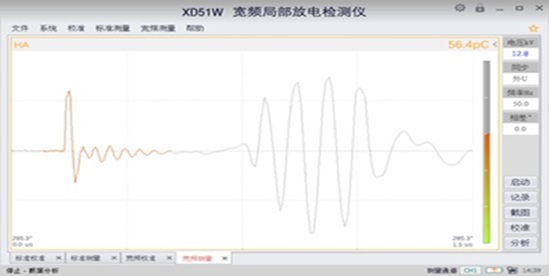

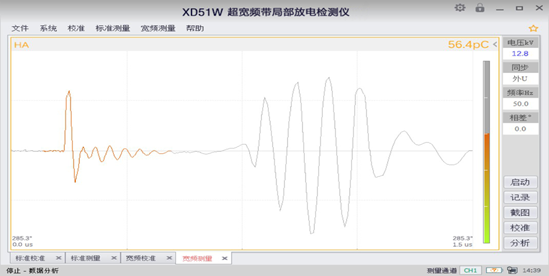

局放（黄）、干扰（灰）微观波形 |
抗干扰技术 仪器具备宽频带信号拾取和超高分辨率表达能力，可以充分反映原始局放和干扰脉冲信号的微观波形，进而实现两者的识别。 |

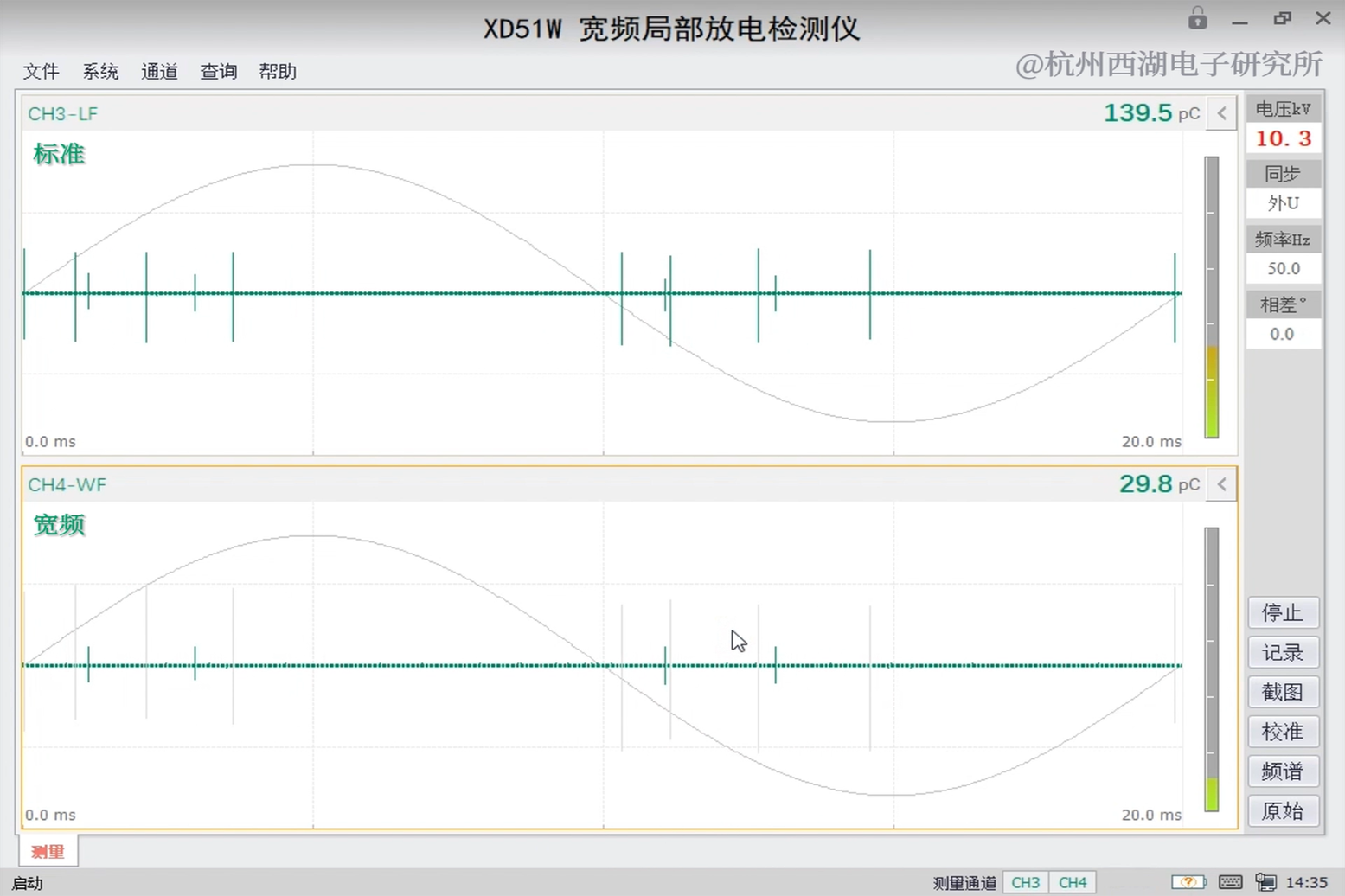

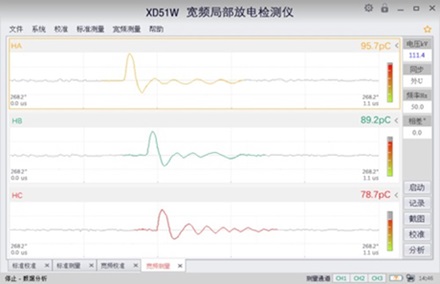

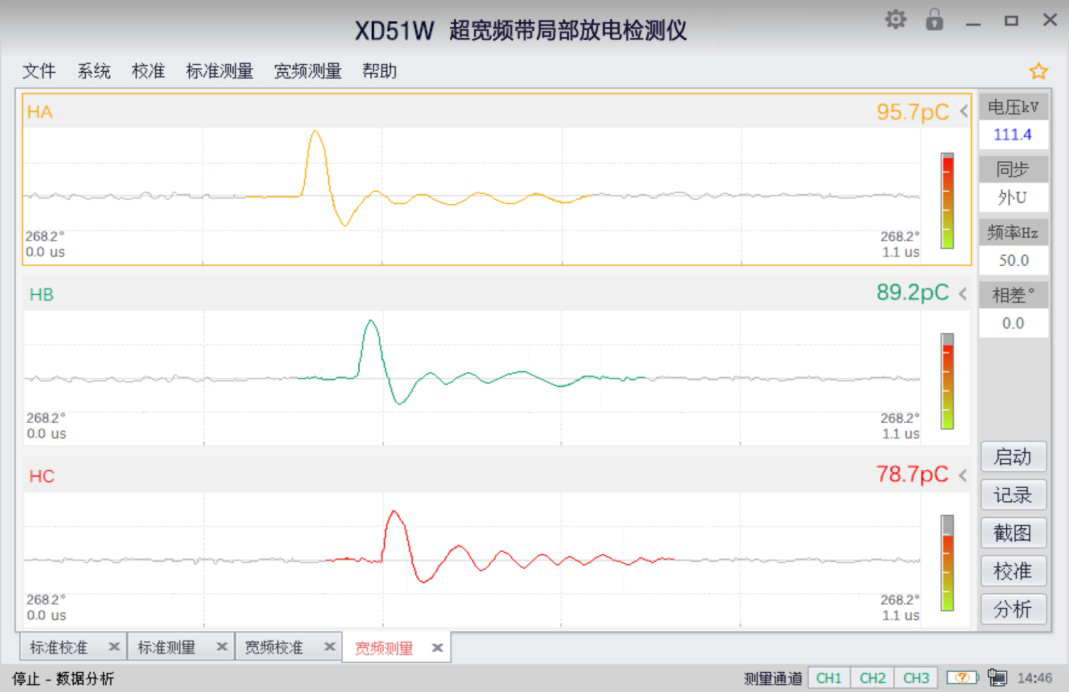

ns级差异反映传播轨迹 |
反映传播轨迹 仪器能够反映局放发生的位置及传播轨迹，具备ns级的同步采集能力。 |

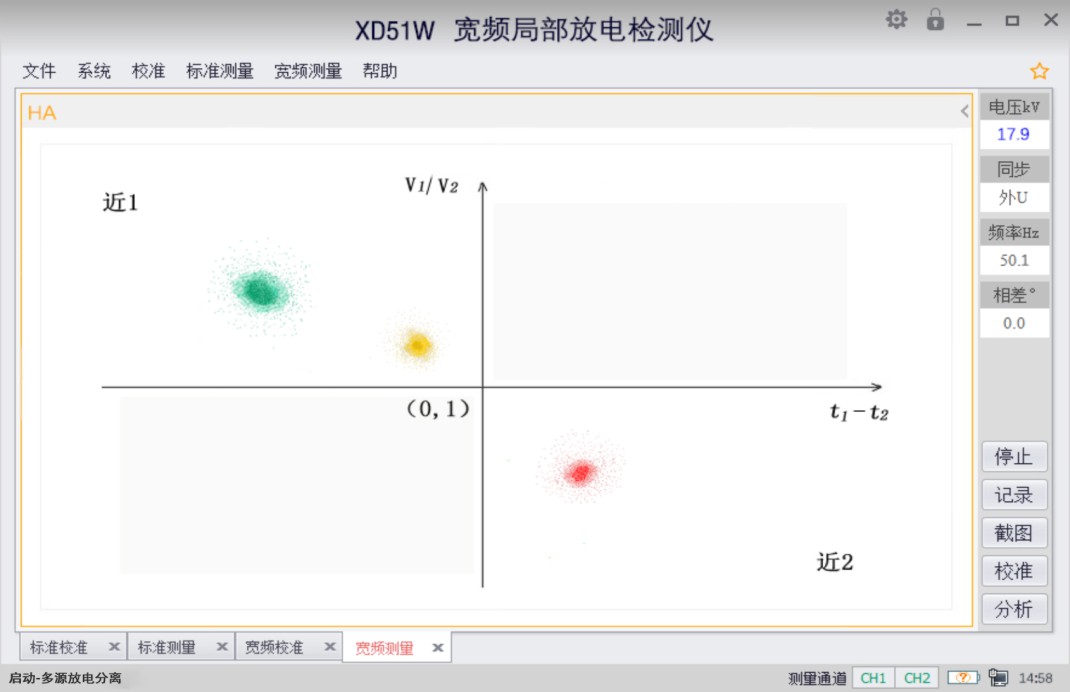

基于多次统计的三个放电源的表达
|
分离放电源 仪器基于高精度的时基同步，可根据传感器的电气空间、脉冲形状、时序与幅值关系准确辨别放电源的数量及位置。 |

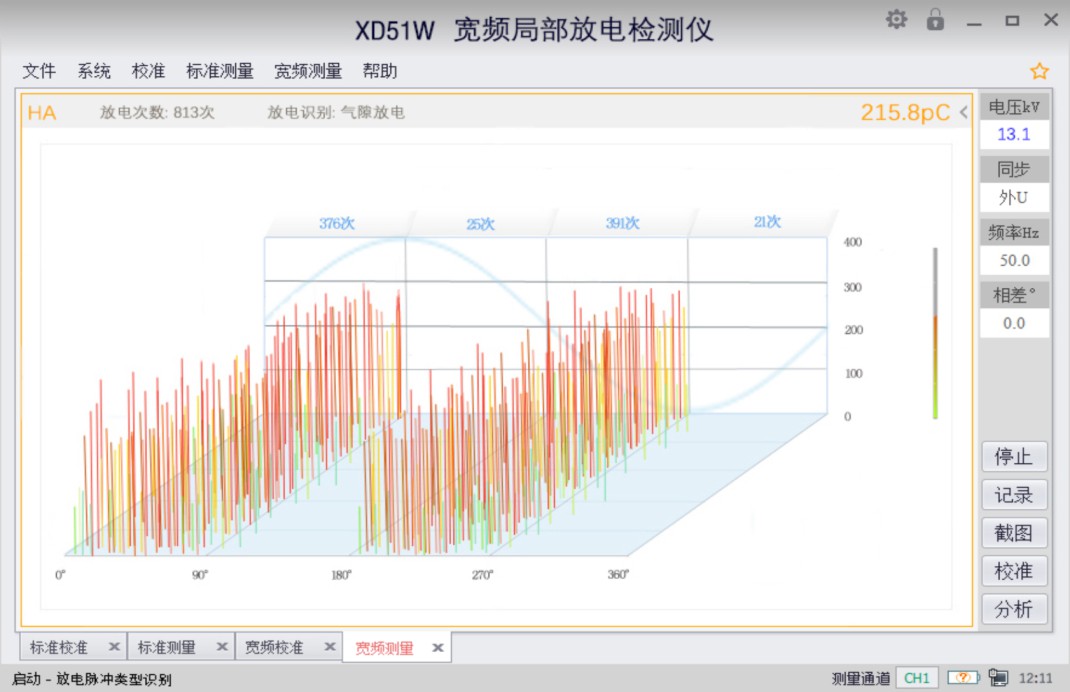

气隙放电识别 |
识别放电类型 仪器可统计分析放电在高压周期的时序等特征来识别放电类型。 |

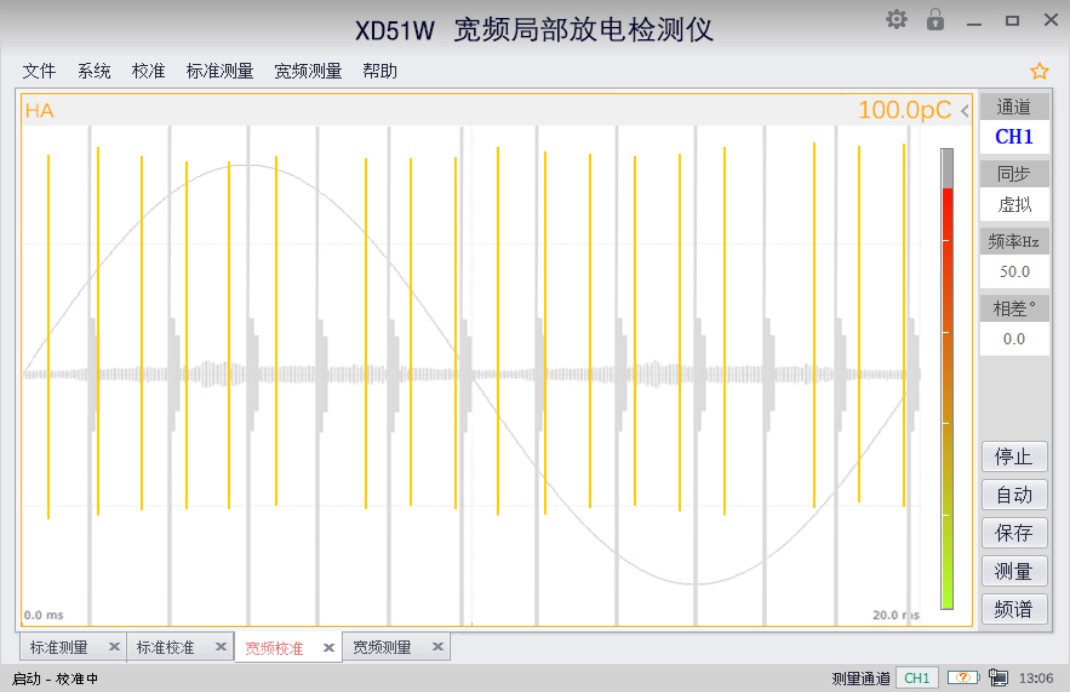

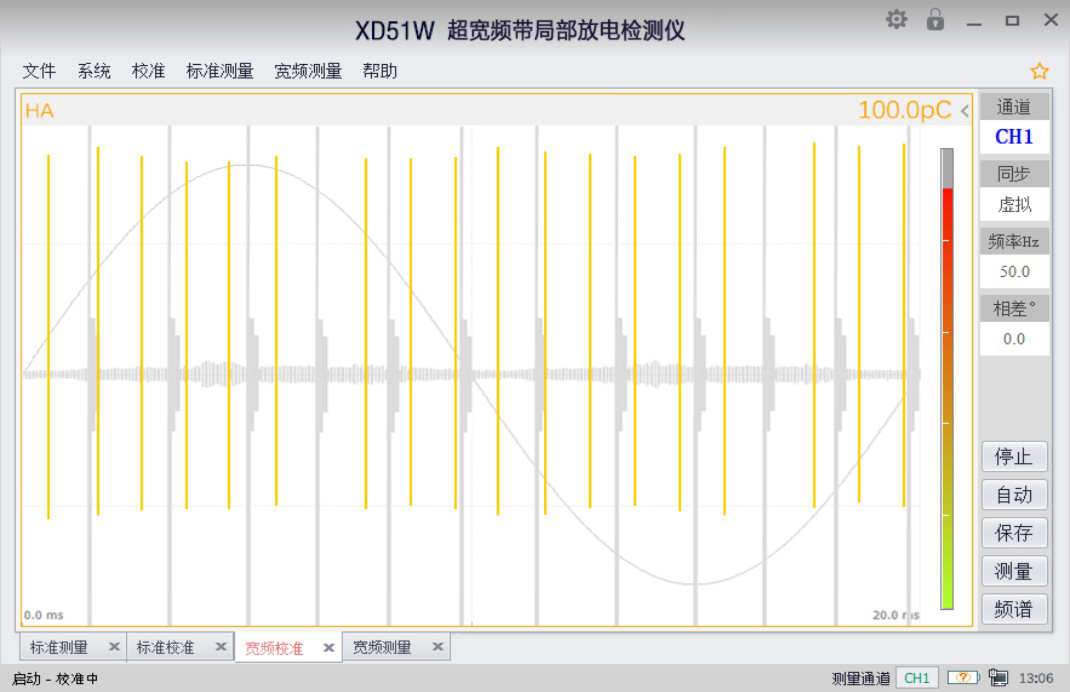

抗12脉动干扰校准 |
自动抗干扰校准 仪器具备强大的抗干扰校准能力，即使在特高压换流站强干扰的运行环境下，也能实现自动校准。 |

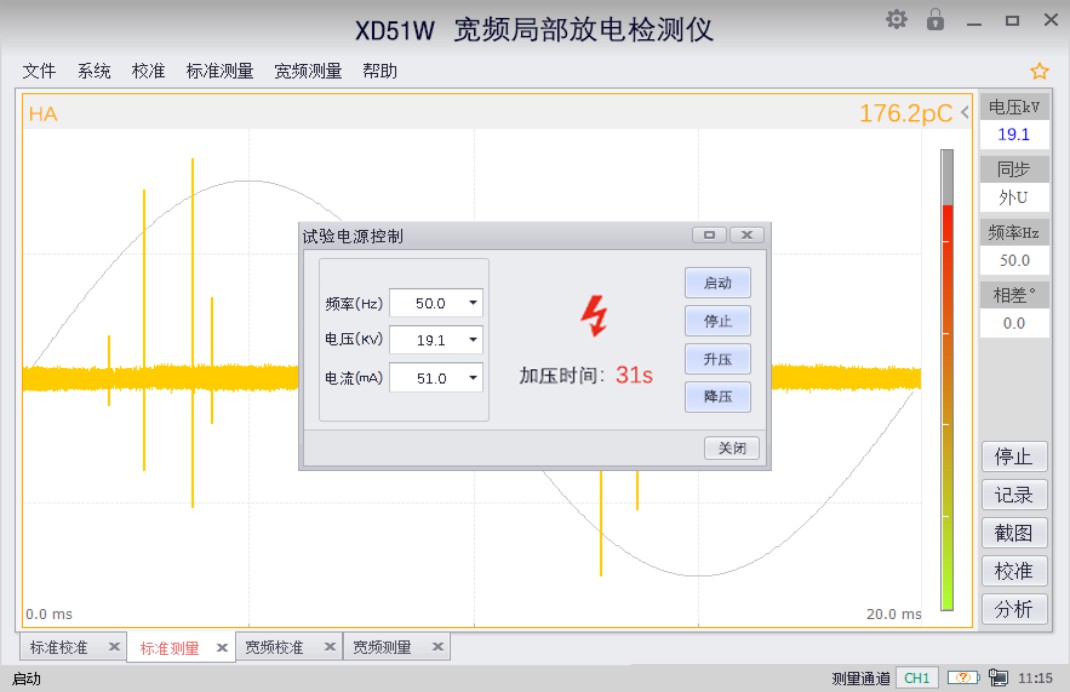

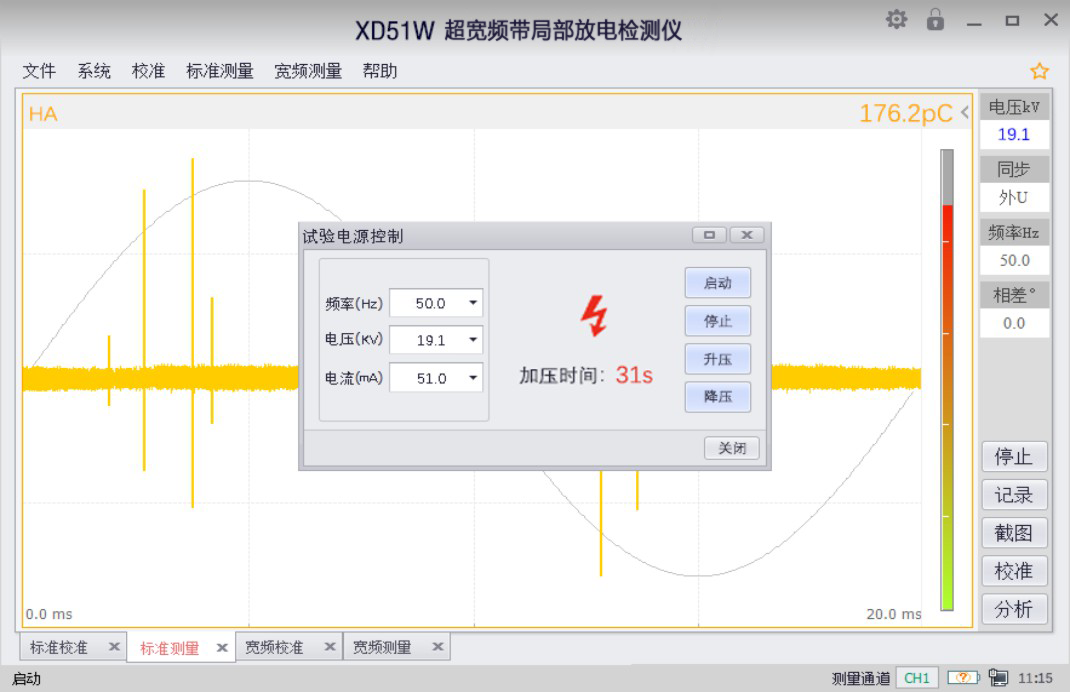

试验电源控制 |
强大的周边控制配合能力 仪器保留大量的软、硬件资源，用于实验电源等外围设备的控制和协同，并可以不同格式向外输出共享各类数据。 |

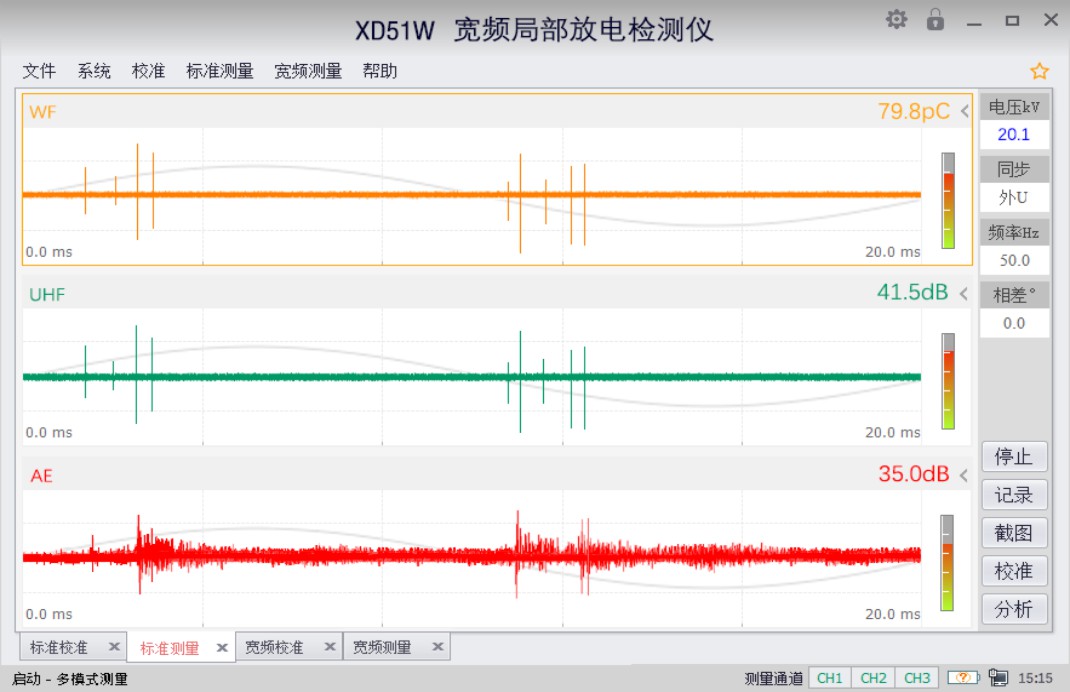

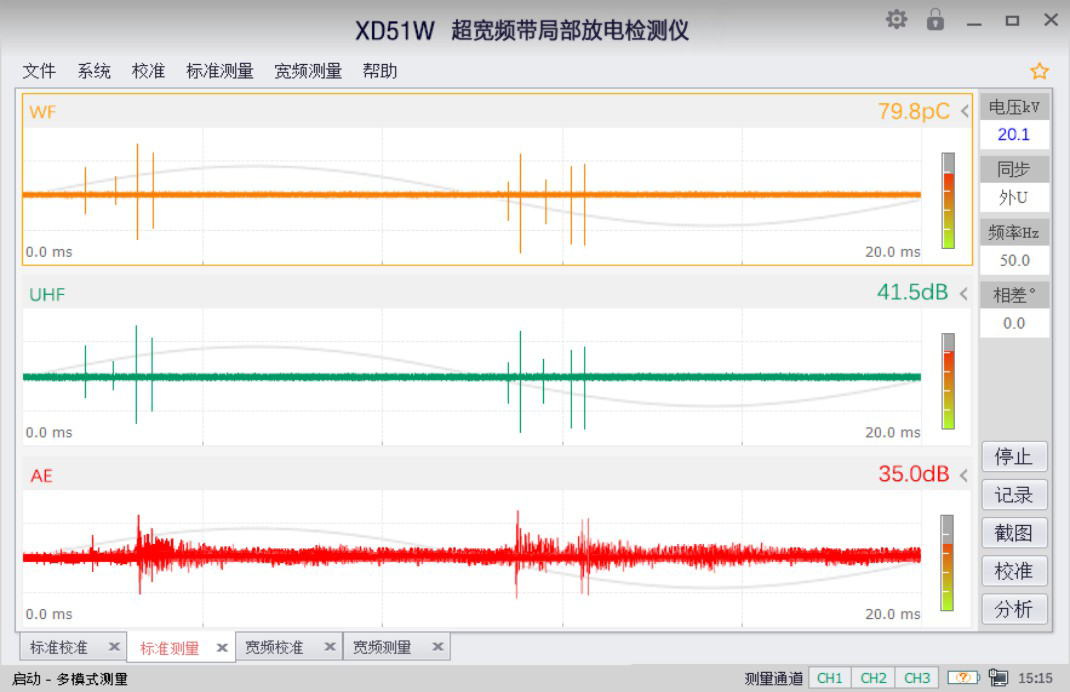

多模式同步测量 |
兼容多种局放检测模式 仪器兼容高频、特高频、超声波、暂态地电压等多种专业检测模式。 |
主要参数
| 采样率 | 250M/1000M |
宽频脉冲电流检测 | 检测频宽 |
10kHz∽80MHz |
| 检测灵敏度 |
≤0.1pC |
|||
| 低频脉冲电流检测 | 检测频宽 |
10kHz∽1MHz |
||
| 检测灵敏度 |
≤0.01pC |
|||
| 采样深度 | 12Bit |
高频检测 | 检测频宽 |
3∽120MHz |
| 检测灵敏度 |
≤0.1pC |
|||
记录空间
|
4G/8G |
特高频检测 | 检测频宽 |
300∽3000MHz |
| 检测灵敏度 |
≤0.01pC |
|||
| 时间分辨率 | 4ns/1ns |
超声波检测 | 检测频宽 |
20∽500kHz |
| 检测灵敏度 |
≤1pC |
|||
| 通讯接口 | RS232/485、RJ45、USB、光纤、4G/5G、WIFI |
暂态地电压检测 | 检测频宽 |
3∽100MHz |
| 检测灵敏度 |
≤10pC |
|||
| 同步 | 时基同步：机内通道≤1ns，机间通道≤30ns。 |
|||
| 相位同步：有线≤10μs，无线≤0.1ms，软同步≤1μs。 | ||||
产品规格
XD51W宽频局部放电检测仪规格表
型号 |
名称 |
通道 |
说明 |
XD51W1 |
宽频局部放电检测仪 |
2∽12 |
250M采样率 |
XD51W2 |
宽频局部放电检测仪 |
2∽12 |
1000M采样率 |
XD51WZ |
综合局部放电检测仪 |
2∽12 |
多种模式组合 |
XD51WD |
直流局部放电检测仪 |
2∽12 |
直流局放 |
XD51WF |
宽频局部放电检测系统 |
不限 |
多单元、多模式 |
图片示例

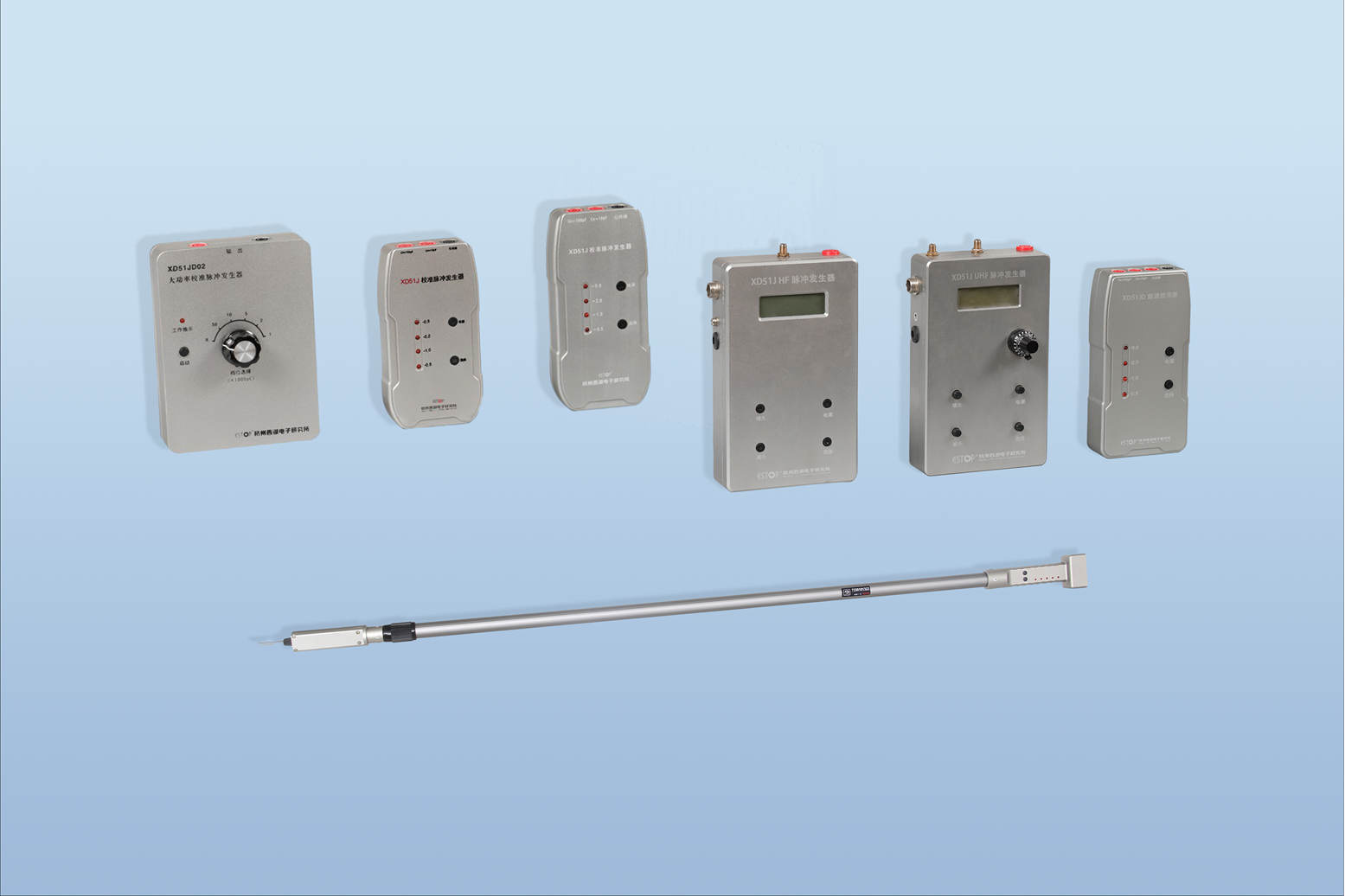

校准器 |

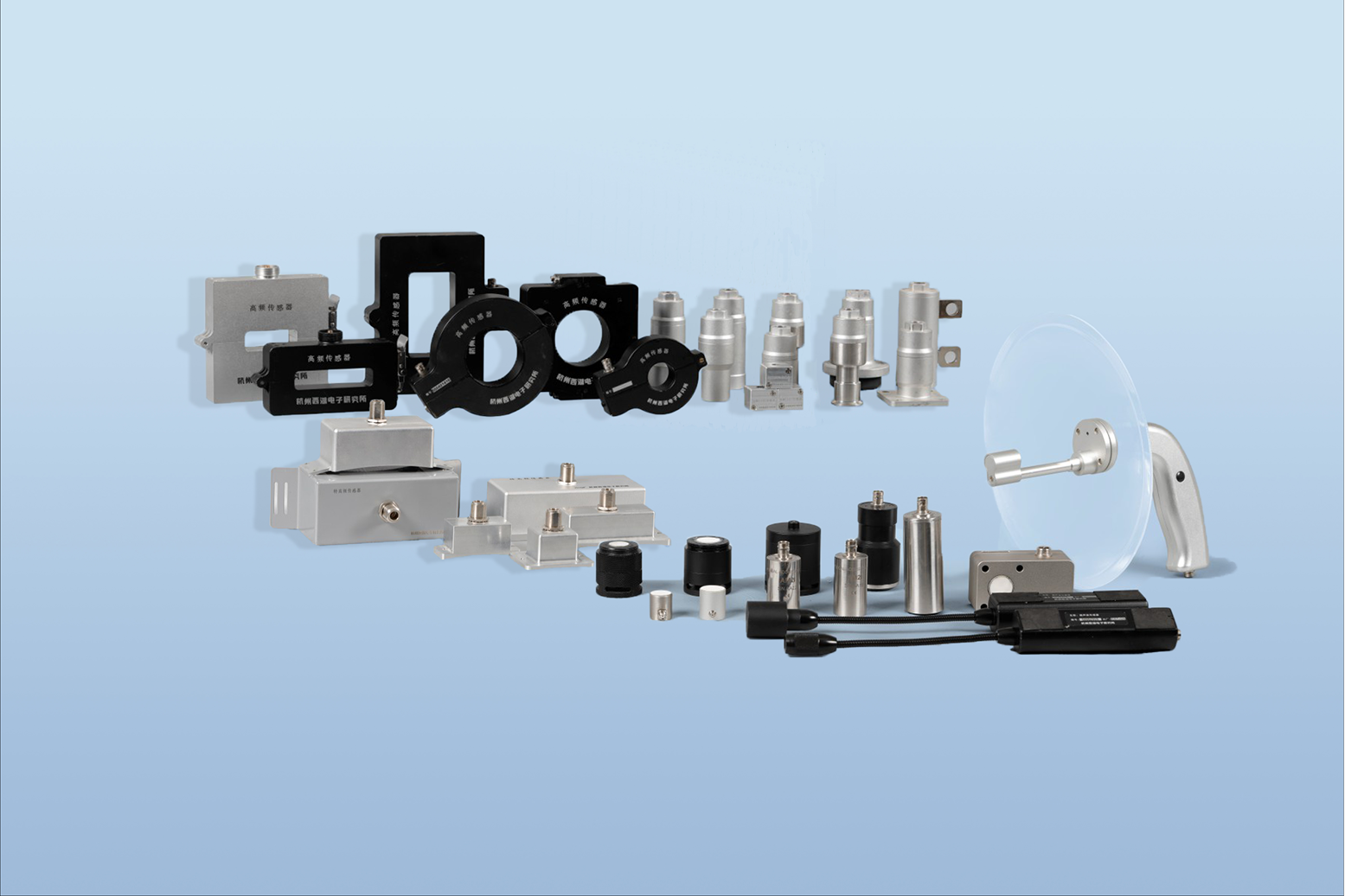

检测传感器 |
检测阻抗 |

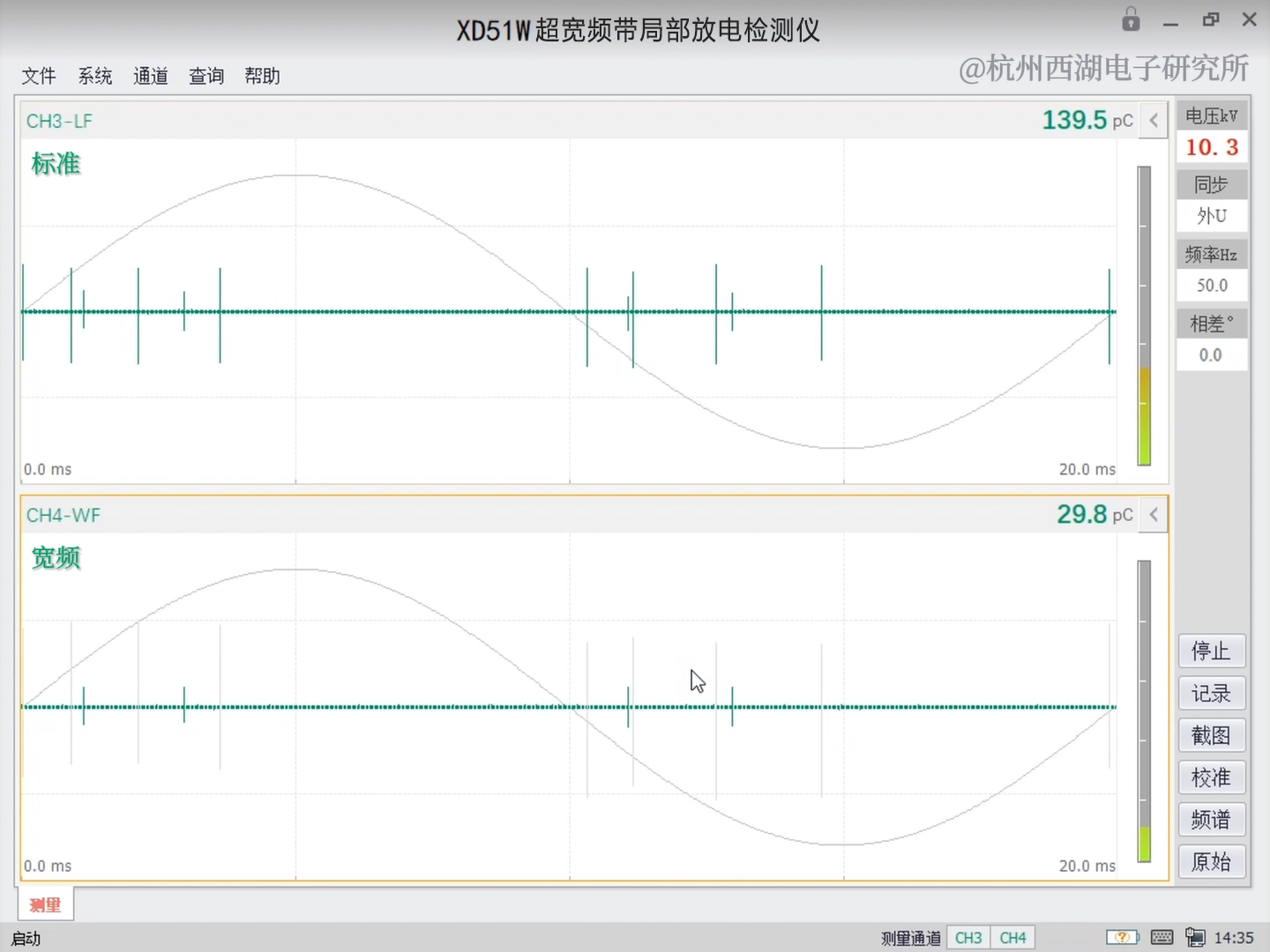

软件图 |
现场试验 |

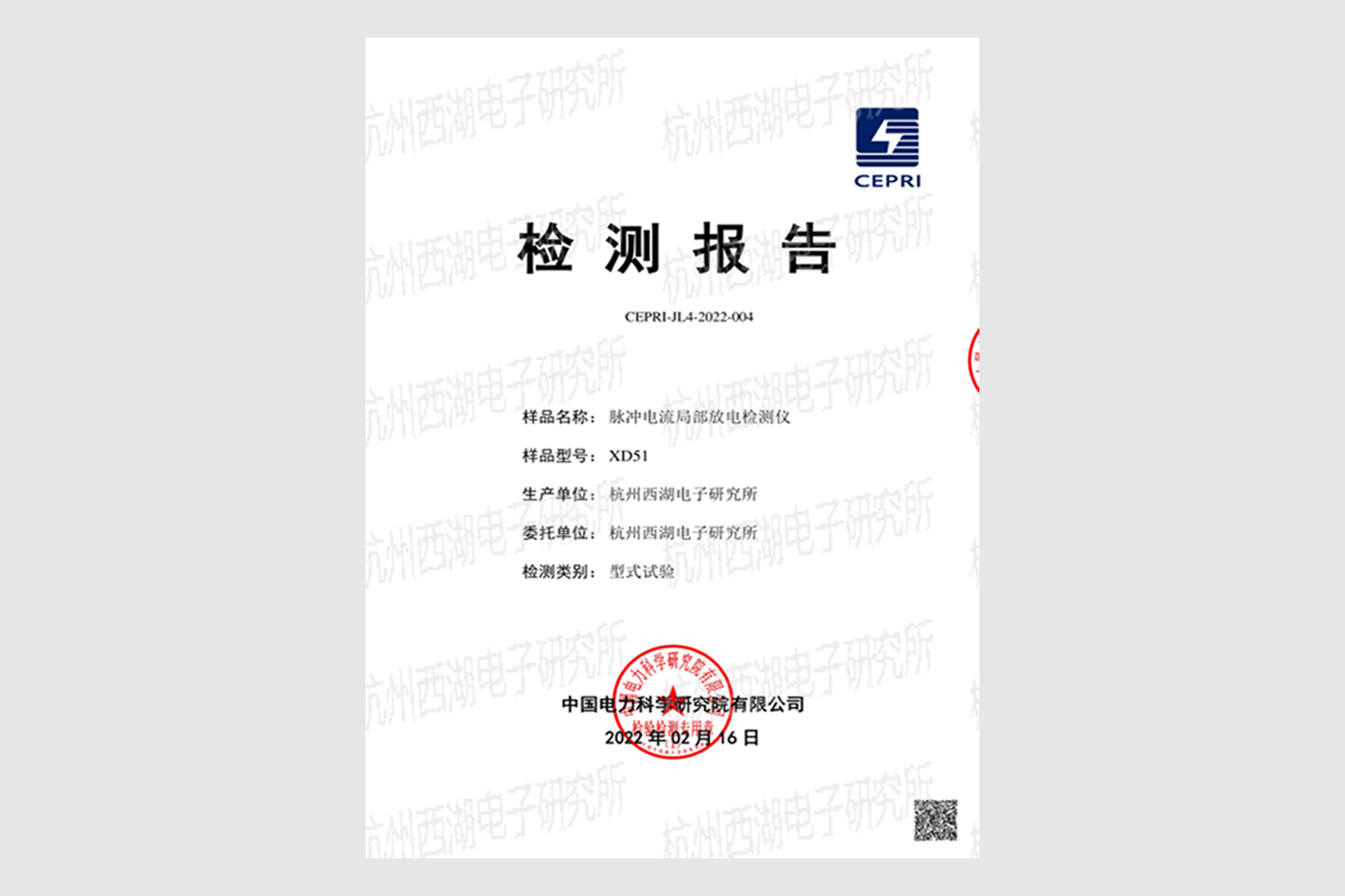

检测报告 |
