高压套管一体化智能监测系统

高压套管一体化智能监测系统

高压套管一体化智能监测系统用于监测套管的局放、末屏电流、介损、电容量、油温、油压、单氢参量，通过各参量的同步综合分析，可实现套管的缺陷识别及报警，准确率达90%以上。

核心标准

  • GB/T 7354-2018局部放电测量

  • GB/T 4208-2017外壳防护等级（IP 代码）
  • DL/T 1430-2015变电设备在线监测系统技术导则
  • DL/T 1498-2016变电设备在线监测装置技术规范
  • DL/T 860-2004变电站通信网络和系统
  • Q/GDW 535-2010变电设备在线监测装置通用技术规范
  • Q/GDW 11556-2016电容式套管绝缘在线监测装置技术规范

产品特征

  • 安全性高

                传感器等组件的安装及运行，不改变套管的电气和机械特性，不对其运行造成任何负面影响，末屏接地状态可自我监测。

  • 有效性好

                能有效排除影响监测的大多数干扰，在传感器的安装质量和监测点到位条件下，缺陷识别及报警准确率达90%以上。

  • 可靠性高

                传感器使用寿命与套管等同，防护等级达IP68，综合监测单元防护等级达IP66。

  • 综合分析能力强

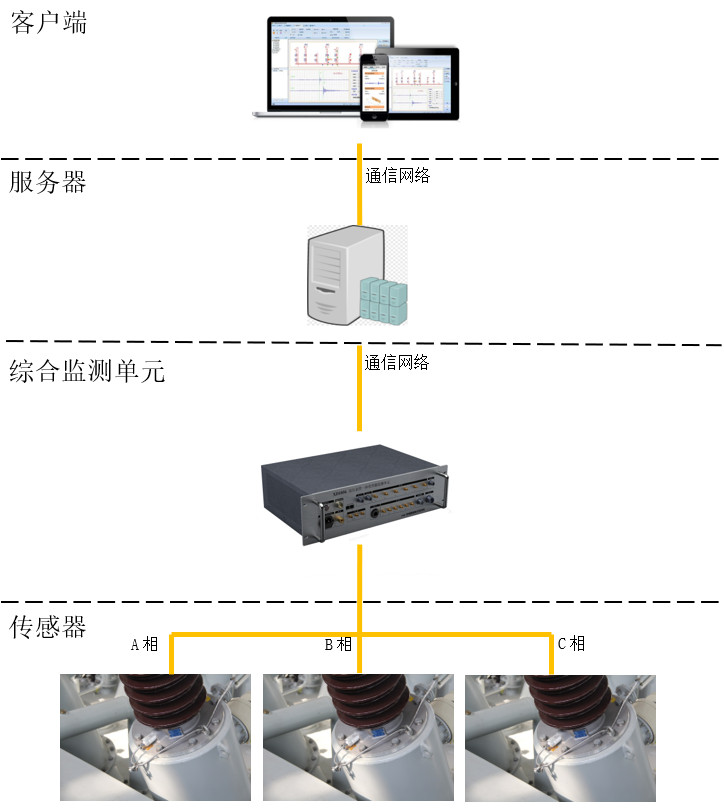

                系统以套管末屏局放监测为中心，同时开展介损、电容量、油温、油压、单氢等专业的监测，可相互验证。

  • 持续进化
                系统相关硬件性能超前配置，包括前端底层边缘计算在内的整个软件系统具备在线远程升级能力，可以根据运行效果不断进化。
  • 保障充分

                系统软、硬件全程自主研发，可提供该系统全功能、全寿命的运维、升级等技术保障。

主要参数

高频局放

传输阻抗

＞10mV/mA

灵敏度

≤0.1pC

线性度误差

＜5%

频带

150kHz～50MHz

低频电流

电容量

范围

100pF～50000pF

精度

±(标准读数×1%+1pF)

类型

绝对电容、相对电容

介损

范围

0.001%～1%

精度

±(标准读数×1%+0.001%)

类型

绝对介损、相对介损

末屏电流

范围

1μA～1A

精度

±(标准读数×1%+0.1mA)

油温

范围

-55℃～125℃

精度

±0.03%FS/℃(≤100kPa)；±0.02%FS/℃(≥100kPa)

油压

范围

0～1MPa

精度

0.25%FS

单氢

范围

0～10000ppm

精度

0.01ppm

响应时间

＜30min

图片示例

套管末屏传感器

油温油压传感器

单氢传感器

监测单元

系统软件

检测报告
