电缆分布式局放检测系统

XD50F电缆分布式局放检测系统适用于电力电缆停电及带电状态下的局放检测和故障诊断。系统采用多单元ns级时基同步、脉冲鉴别抗干扰等技术，实现对电缆终端头、中间接头和本体局部放电的精确测量和定位。

核心标准

系统具备有线、无线组网能力，可在电力电缆终端头、本体、中间接头接地分支箱、交叉互联接地箱等位置布置传感器和检测单元，实现多单元、多点位同步检测。

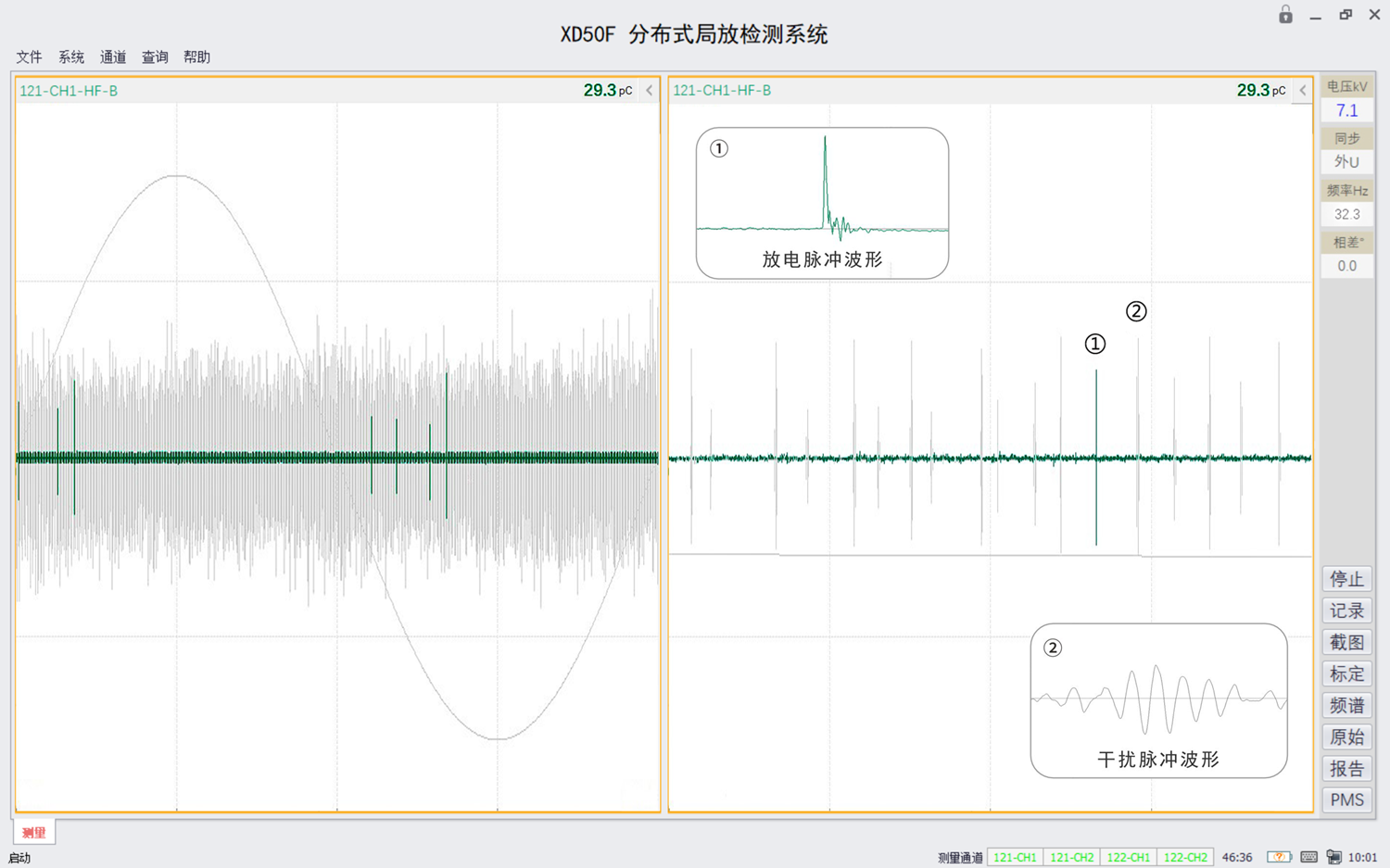

系统具备以波形鉴别抗干扰技术为核心的多种时域、频域抗干扰功能，可自动从干扰丛中识别局放信号，常规干扰下可降低背景10倍，强干扰下可达100倍。

系统采用双模（光纤、卫星授时）分布式时基同步技术，精度可达1ns，可实现对局放脉冲信号的时序分析，确定其传播轨迹和放电位置。

系统具备PRPS、PRPD、趋势图等多种图谱表达方式；采用图谱鉴别、多源分离、时频分析、趋势分析等技术，自动区分放电源、识别放电类型。

系统综合采用电电定位、声电定位技术，实现放电位置的精确定位，定位误差可控制在0.5米内。

系统具备强抗冲击能力，保证被测对象在发生击穿、闪络时，检测单元不损坏、数据不丢失。

系统所有组件按IP68防护等级设计，适应隧道、地面等多种环境下工作。

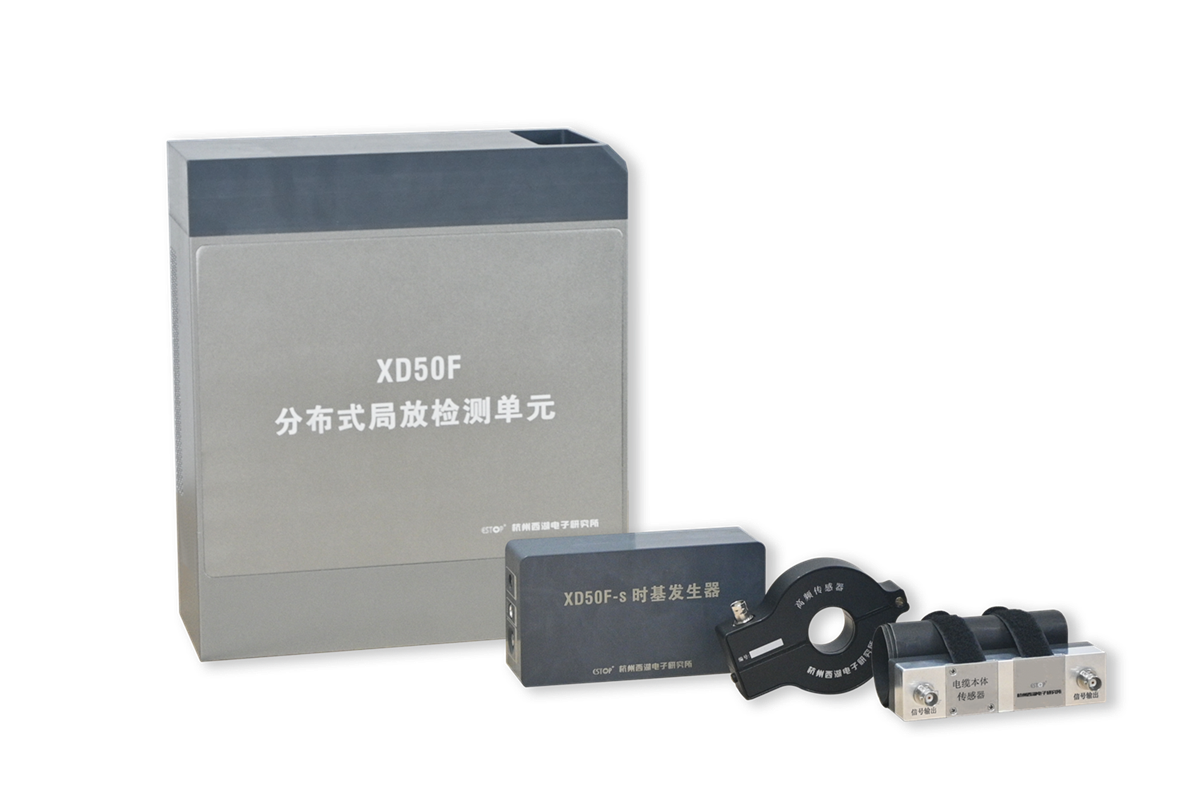

各类传感器

分布单元图

检测报告

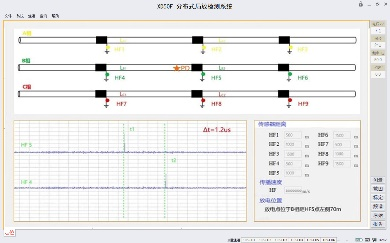

定位分析图

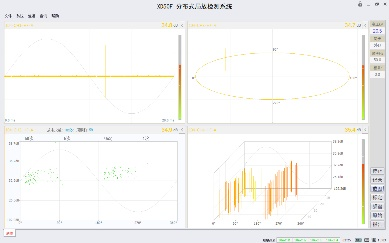

直线、椭圆、PRPD/PRPS窗

趋势分析图
