核心标准
- GB/T 7354-2018 局部放电测量
- DL/T 596-2021 电力设备预防性试验规程
- DL/T 417-2019 电力设备局部放电现场测量导则
- Q/GDW 11061-2017 局部放电超声波检测仪技术规范
- DL/T 2278-2021 高频法局部放电带电检测仪器技术规范
- Q/GDW 11224-2014 电力电缆局部放电带电检测设备技术规范
产品特征
- 分布式检测
- 抗干扰
- 时基同步
- 诊断分析
系统具备PRPS、PRPD、趋势图等多种图谱表达方式；采用图谱鉴别、多源分离、时频分析、趋势分析等技术，自动区分放电源、识别放电类型。
- 定位精准
系统综合采用电电定位、声电定位技术，实现放电位置的精确定位，定位误差可控制在0.5米内。
- 安全可靠
- 适应性好
系统所有组件按IP68防护等级设计，适应隧道、地面等多种环境下工作。
主要参数
系统参数 |
采样速率 |
≥250MSps |
|
采样深度 |
≥12Bit |
||
记录空间 |
≥4G |
||
相位同步 |
≤10μs |
||
时基同步 |
有线 |
≤1ns |
|
无线 |
≤30ns |
||
通讯 |
有线 |
光纤 |
|
无线 |
4G/5G |
||
高频检测 |
传输阻抗 |
≥8mV/mA |
|
检测频带 |
3～100MHz |
||
检测灵敏度 |
≤5pC |
||
超声波检测 |
传感器灵敏度 |
峰值≥60dB，均值≥40dB |
|
检测频带 |
20～200kHz |
||
检测灵敏度 |
≤40dB |
||
图片示例
各类传感器 |

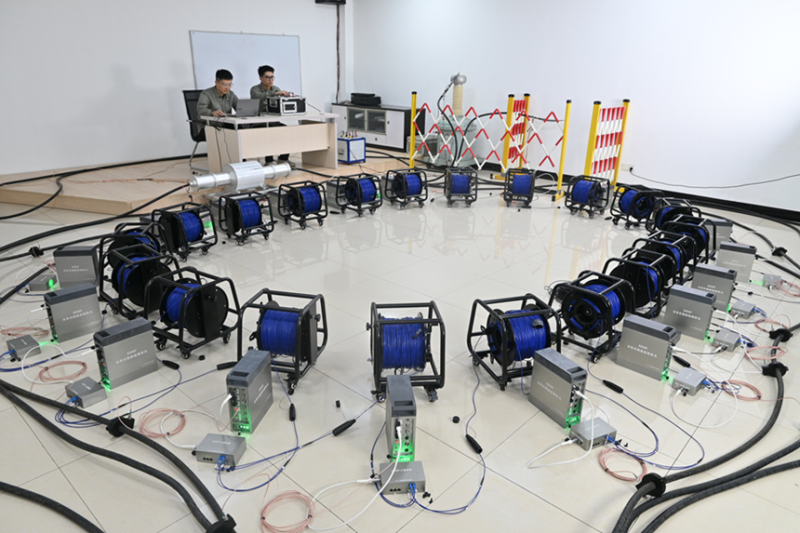

分布单元图 |
检测报告 |
定位分析图 |
直线、椭圆、PRPD/PRPS窗 |
趋势分析图 |
