核心标准
GB/T 7354-2018 局部放电测量
- DL/T 417-2019 电力设备局部放电现场测量导则
- DL/T 1430-2015 变电设备在线监测系统技术导则
- DL/T 846.4-2016 高电压测试设备通用技术条件
- DL/T 1498.1-2016 变电设备在线监测装置技术规范
- Q/GDW 535-2010 变电设备在线监测装置通用技术规范
- Q/GDW 11400-2015 电力设备高频局部放电带电检测技术现场应用导则

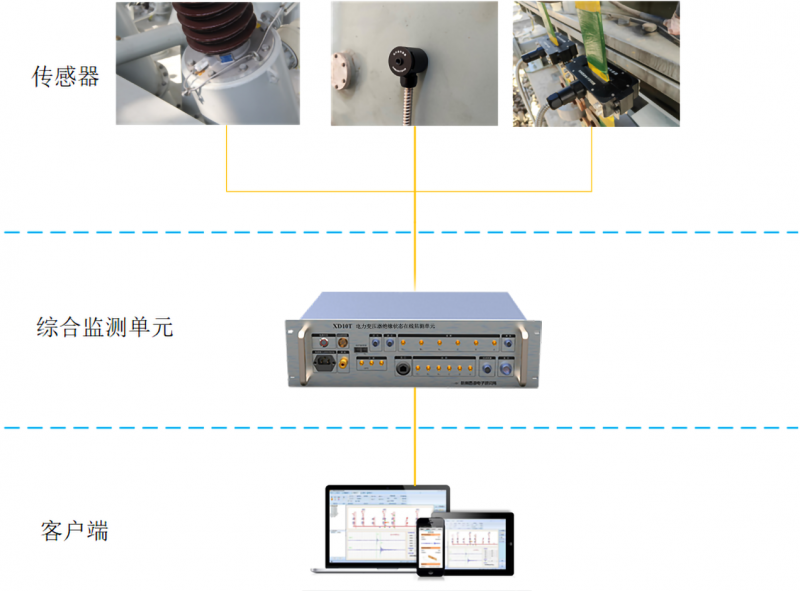

产品特征
- 安全性好
- 可靠性高
传感器使用寿命与变压器等同，防护等级达IP68，综合监测单元防护等级达IP66。
- 抗干扰强
系统具备纳秒级时基同步下的各参量分析能力，尤其是局放监测应用独家的波形鉴别局放抗干扰新技术，在强干扰环境下，可准确识别放电信号。
- 有效性好
系统在监测点和传感器安装质量到位条件下，缺陷识别及告警准确率达95%以上。
- 综合分析
系统具备各状态参量的典型表达图谱，能实时、历史地表达状态变化趋势，尤其是局放图谱，具备原始波形微观分析能力。
- 持续进化
系统相关硬件性能超前配置，包括前端底层边缘计算在内的整个软件系统具备在线远程升级能力，可根据运行效果不断进化。
技术参数
系统参数 |
放电类型识别准确率 |
≥99% |
|
相位同步精度 |
≤0.1ms |
||
时基同步精度 |
≤1ns |
||
定位精度 |
≤0.15m |
||
本地数据存储时长 |
≥1年 |
||
服务器数据存储时长 |
≥5年 |
||
通信协议 |
61850、MQTT、HTTP、Modbus等 |
||
局放检测 |
高频局放检测 |
频带 |
0.15～80MHz |
线性度误差 |
＜5% |
||
灵敏度 |
≤0.1pC |
||
超声波局放检测 |
频带 |
80～200kHz |
|
灵敏度 |
≥80dB |
||
特高频局放检测 |
频带 |
300～1500MHz |
|
灵敏度 |
≤0.1pC |
||
低频电流检测 |
电容量 |
范围 |
100pF～50000pF |
精度 |
±(标准读数×1%+1pF) |
||
类型 |
绝对电容、相对电容 |
||
介损 |
范围 |
0.001%～1% |
|
精度 |
±(标准读数×1%+0.001%) |
||
类型 |
绝对介损、相对介损 |
||
末屏电流 |
范围 |
1μA～1A |
|
精度 |
±(标准读数×1%+0.1mA) |
||
图片示例
特高频传感器安装 |
套管末屏传感器安装 |
高频传感器安装 |
超声波传感器安装 |
监测单元 |
检测报告 |
各状态参量监测 |
历史数据分析 |
局放实时测量 |
