核心标准
- GB/T 7354-2018 局部放电测量
- GB/T 42008-2022 试验用变频电源通用规范
- DL/T 617-2019 气体绝缘金属封闭开关设备技术条件
- DL/T 846.4-2016 高电压测试设备通用技术条件 第4部分 脉冲电流法局部放电测量仪
- DL/T 1630-2016 气体绝缘金属封闭开关设备局部放电特高频检测技术规范
- DL/T 1250-2023 气体绝缘金属封闭开关设备带电超声局部放电检测应用导则
- DL/T 2277-2021 电力设备带电检测仪器通用技术规范
产品特征
- 真实性好
按实体GIS设计，电气结构完全和真实GIS一致，可模拟GIS的各类典型局部放电故障缺陷。
- 安全性好
所有升压设备内置，无线控制，高压与外界隔离，各部件可靠接地，短路时自动切断电源，整个装置及实验过程安全可靠。
- 操作便捷

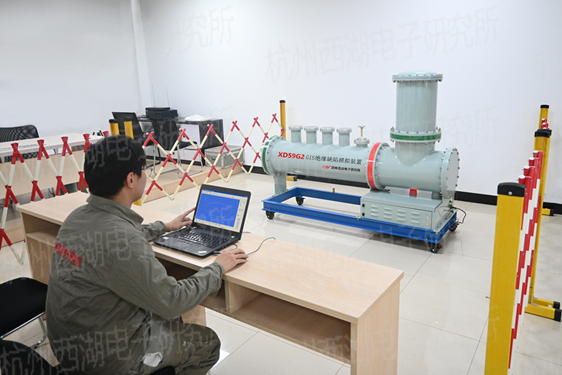

装置仅由一个本体和一台操控电脑组成，通过集控软件可直接操作放电类型切换、试验电压、放电强度等功能。
- 隐蔽性好
装置是否发生放电、放电类型、放电位置、放电幅值等状态，除操控电脑上有相关信息，其他人员无法掌握，非常适合技能比武。
- 稳定性好
各放电电极可重复使用，持续放电时间＞72h，放电特征稳定。
- 可计量
装置集成视在电荷量标定和脉冲电流法局放检测组件，放电计量完全符合GB/T 7354标准。
- 灵活定制
可根据客户需求定制不同电压等级的GIS，支持放电气室、隔离开关、互感器、套管等功能气室的扩展。
技术参数
GIS绝缘缺陷模拟装置本体 |
电压等级 |
110kV |
||
本体局放量 |
≤1pC |
|||
测控单元 |
试验电源控制模块 |
控制方式 |
手动/自动 |
|
放电电极控制模块 |
控制方式 |
自动 |
||
视频监测模块 |
监测通道 |
2路 |
||
局放检测 |
检测频带 |
10k～1MHz |
||
检测灵敏度 |
≤0.1pC |
|||
耦合气室 |
无局放耦合电容器 |
耦合电容量 |
100pF |
|
100%额定电压下局放量 |
≤1pC |
|||
检测阻抗 |
调谐范围 |
100pF～1500pF |
||
最大允许电流 |
120mA |
|||
升压气室 |
无局放试验变压器 |
额定容量 |
3kVA |
|
高压范围 |
0～160kV |
|||
100%额定电压下局放量 |
≤1pC |
|||
放电电极 |
尖端 |
15～500pC |
||
悬浮 |
200～5000pC |
|||
气隙 |
50～500pC |
|||
沿面 |
30～600pC |
|||
颗粒 |
5～450pC |
|||
内置特高频传感器 |
检测频带 |
300～1500MHz |
||
平均有效高度 |
≥20mm |
|||
视频监视探头 |
焦距 |
3.6mm |
||
清晰度 |
4mp |
|||
放电量标定 |
校准范围 |
5～10000pC |
||
脉冲上升沿 |
＜60ns |
|||
脉冲下降沿 |
＞100μs |
|||
尺寸重量 |
长≤200cm，宽≤70cm，高≤150cm，≤800kg |
|||
图片示例
放电电极 |
自动升降放电模块 |
局放检测 |
内置特高频传感器 |
视频实时监测 |
集控软件 |
