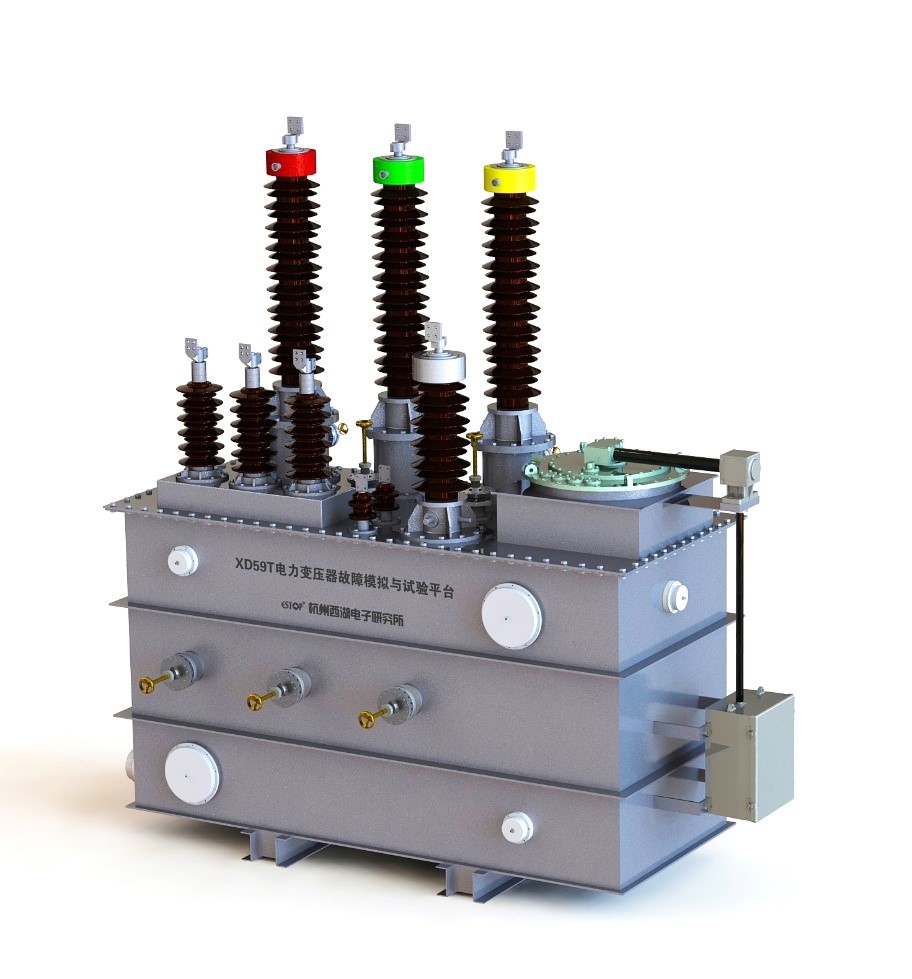

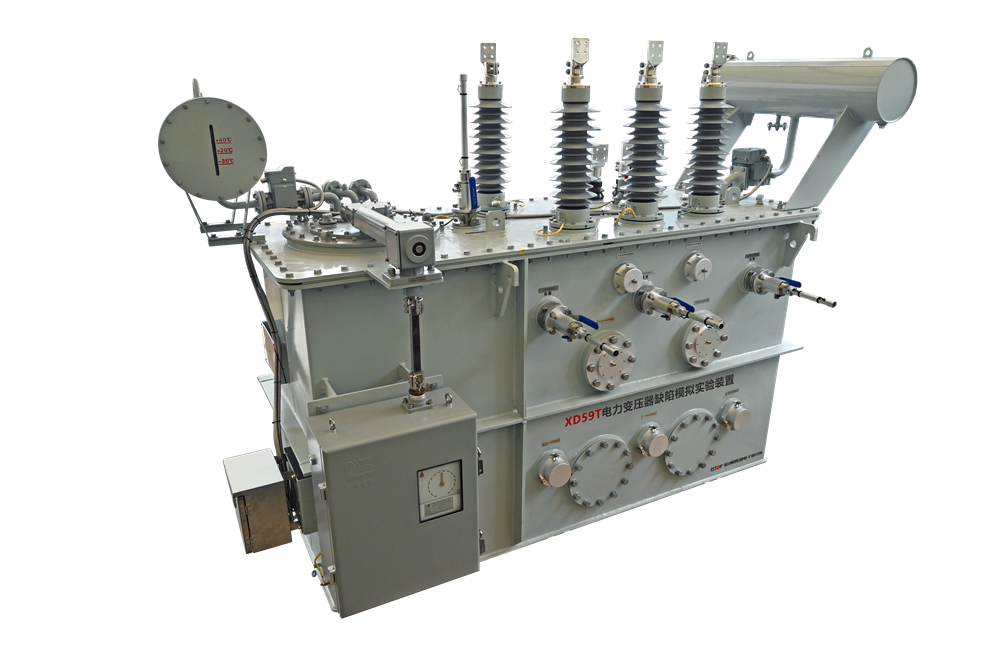

变压器故障模拟与试验平台
电力变压器故障模拟与试验平台按照三相双绕组电力变压器的电气特性和结构设计模拟电力变压器各类典型故障现象，可用于电力变压器的实验研究、仪器考核、教学培训和技能比武。
核心标准
GB/T 7354-2018局部放电测量
- GB/T 16927.1-2011高电压试验技术
- GB/T 6451-2023油浸式电力变压器技术参数和要求
- GB/T 50150-2016电气装置安装工程 电气设备交接试验标准
- DL/T 417-2019电力设备局部放电试验现场测量导则
- Q/GDW 11304-2021电力设备带电检测仪器技术规范
产品特征
- 故障模拟
平台可模拟变压器各类型局部放电、绕组变形、介质损耗等缺陷故障。故障类型明确、状态稳定。
- 试验平台
平台内置局放、油温、油压等专业检测传感器，设有标准油气接口，相关缺陷监测灵敏度高，为变压器的带电检测、油化试验、例行试验、诊断试验等提供平台。
- 方便可控
平台可在变压器箱体和套管外部调控故障的产生、消失、强度、位置；各种缺陷可单一、复合产生。
- 等效性好
平台按照110kV三相电力变压器的电气特性设计，与在运电力变压器完全等效，局放类故障完全由相应类型实际放电产生，真实可靠。
- 灵活定制
可按照客户需求及使用环境合理优化平台结构。
主要参数
电力变压器缺陷模拟与试验平台 |
变压器本体 |
电气特性 |
110kV |
|
绝缘等级 |
35kV |
|||
相数 |
三相 |
|||
容量 |
1000kVA |
|||
调压方式 |
有载调压 |
|||
局放量 |
≤5pC |
|||
套管 |
绝缘等级 |
66kv/110kv |
||
绝缘方式 |
油浸式 |
|||
局放量 |
≤5pC |
|||
放电模块 |
尖端 |
10～2000pC |
||
悬浮 |
100～20000pC |
|||
气隙 |
20～2000pC |
|||
沿面 |
20～2000pC |
|||
控制方式 |
自动/手动 |
|||
内置传感器 |
超声波传感器 |
检测频带 |
20～200kHz |
|
灵敏度 |
≥55dB |
|||
特高频传感器 |
检测频带 |
300～1500MHz |
||
有效高度 |
≥11mm |
|||
套管末屏 传感器 |
检测频带 |
0.15～100MHz |
||
灵敏度 |
≤5pC |
|||
油温传感器 |
范围 |
-55℃~125℃ |
||
精度 |
±0.3%FS/℃（≤100kPa） |
|||
油压传感器 |
范围 |
0～1MPa |
||
精度 |
0.25%FS |
|||
试验电源 |
三相调压器 |
输入 |
380V |
|
输出 |
0～420V |
|||
容量 |
20kVA |
|||
励磁变压器 |
输入 |
0～400V |
||
输出 |
0～10kV |
|||
容量 |
20kVA |
|||
整体尺寸 |
重量 |
≤6000kg |
||
尺寸 |
长×宽×高：2850×1200×2800（mm） |
|||
图片示例

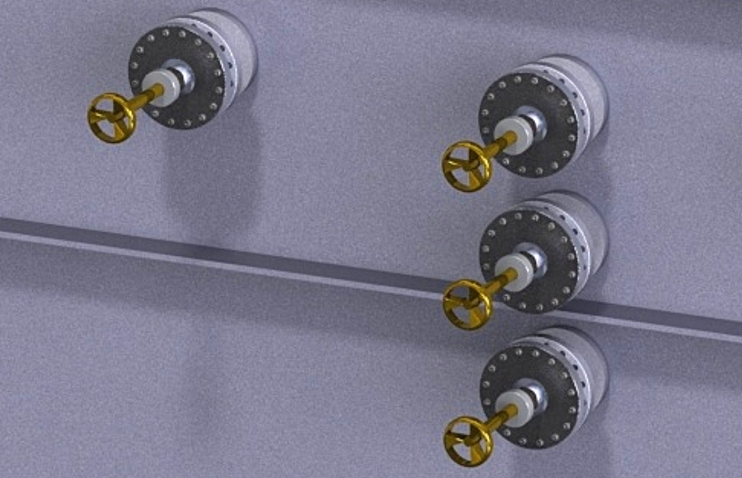

低压绕组放电控制 |

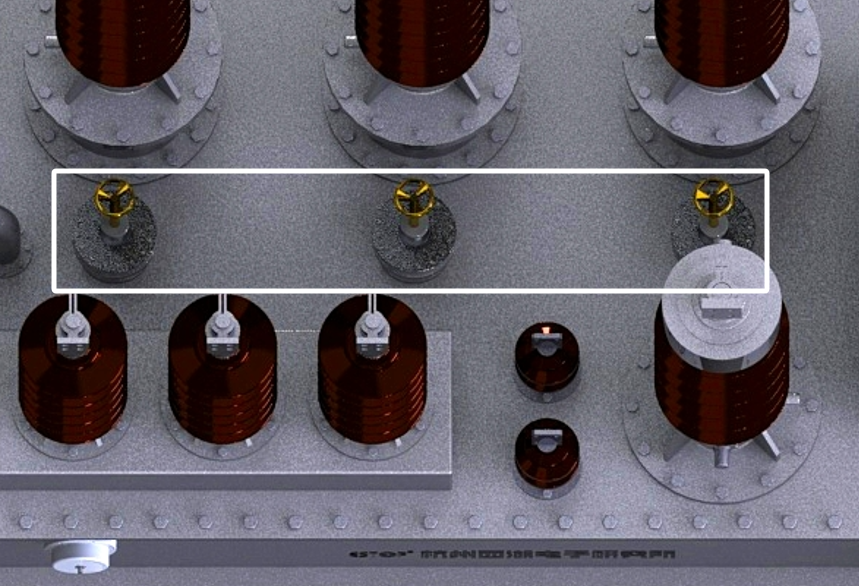

高压绕组放电控制 |

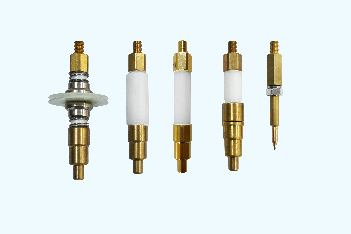

放电电极 |

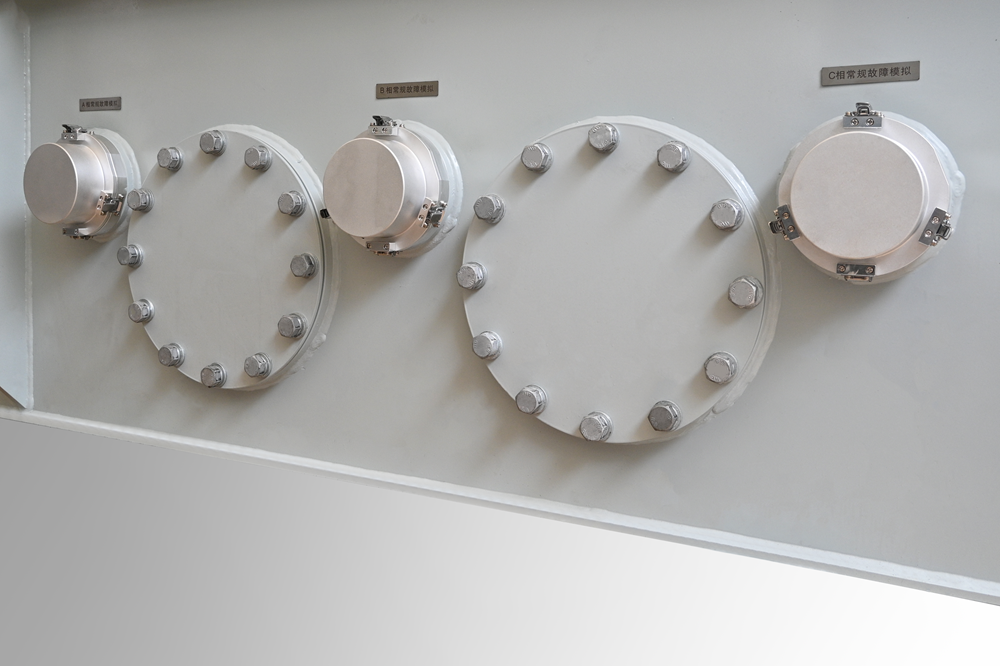

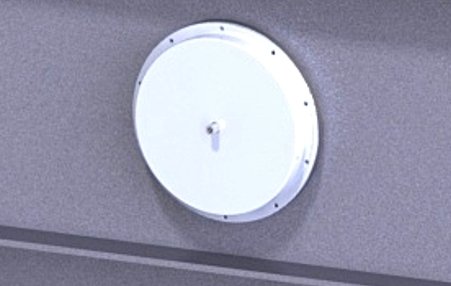

内置特高频传感器 |
套管末屏传感器 |

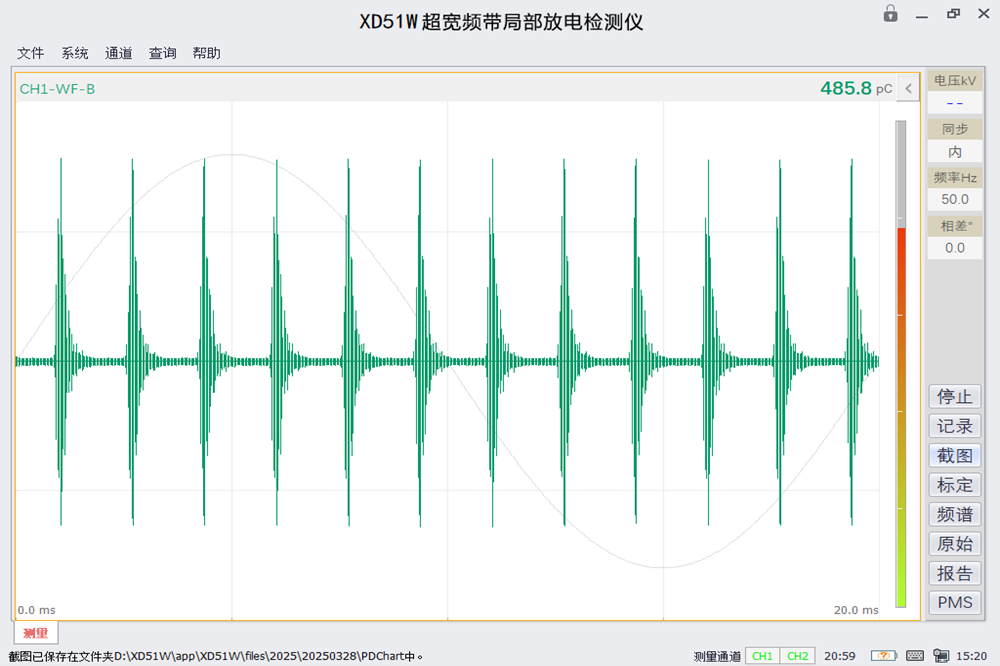

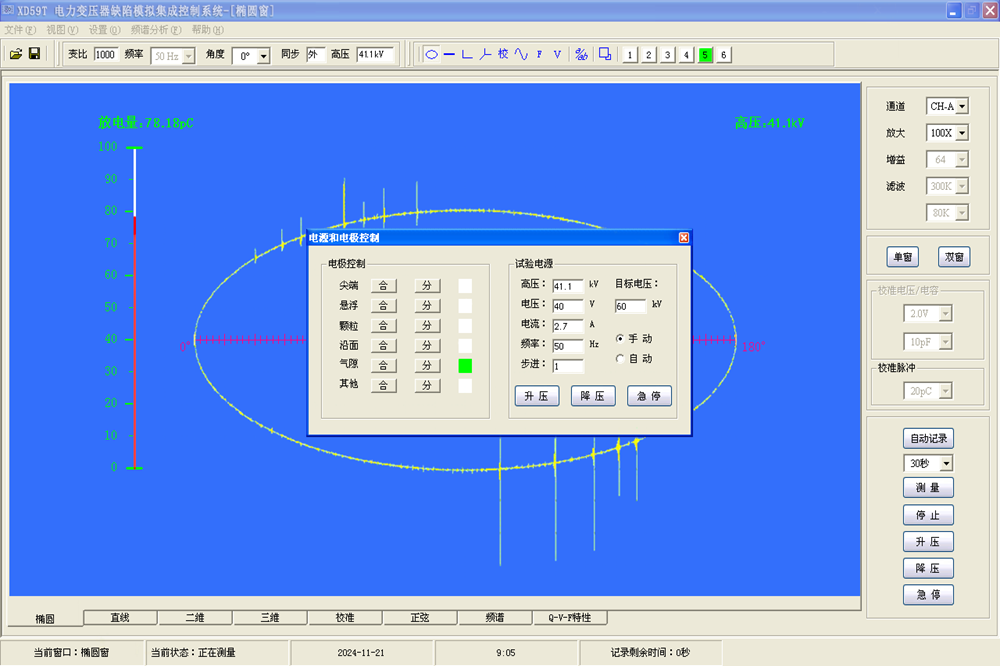

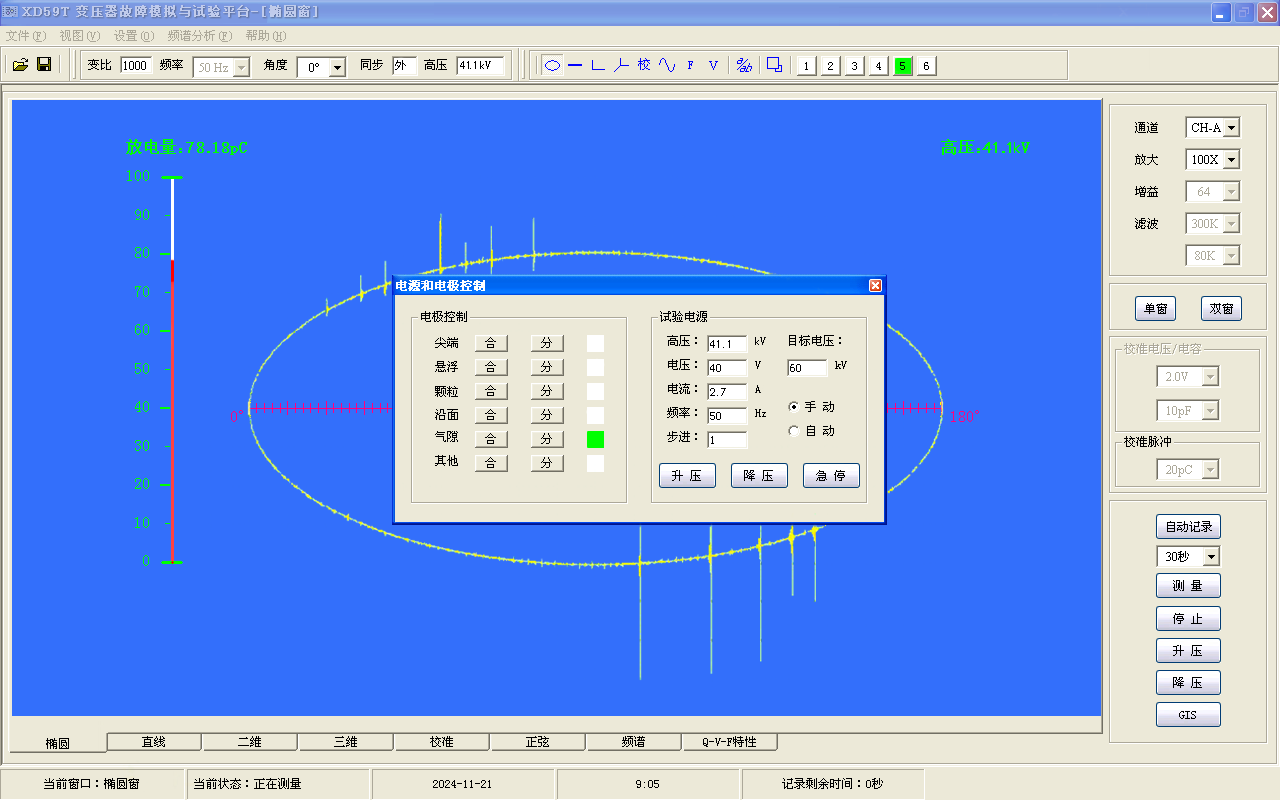

放电检测 |
