XD51系列电脉冲局部放电检测仪
XD51系列电脉冲局部放电检测仪是一类检测局部放电回路中脉冲电流信号，判断电力设备绝缘状态的数字式局放检测仪器。仪器基于高采样速率、高速算法处理、时域频域分析技术等手段，性能优异，功能强大，综合技术水平国际领先，适用于变压器、互感器等大部分电力设备停电状态的局部放电检测。
产品特点
- 技术水平：综合技术水平国际领先。
- 高灵敏度：高端的低噪音调理电路，可分辨0.1PC的局放信号。
- 抗干扰能力强：窄带、宽带多检测频段可选，局部开窗、频点滤波等专业技术辅助，最大可去除90%以上干扰信号。
- 多通道：支持多个通道同时检测。
- 功能强大：提供时域、频域分析手段，支持PRPD、PRPS等多种图谱显示。
- 相位同步：在30～300Hz频率范围内能实现相位同步，误差≤0.1°。
- 检测阻抗优异：本所自主研发的7号以上高灵敏度大电流检测阻抗，其灵敏度比现行MODEL 5体系的检测阻抗可提高5～100倍。
- 大功率校准器：可激发几万PC的校准脉冲信号。
- 适合现场：结构紧凑、轻巧；阳光下可视性好，适合户外使用。

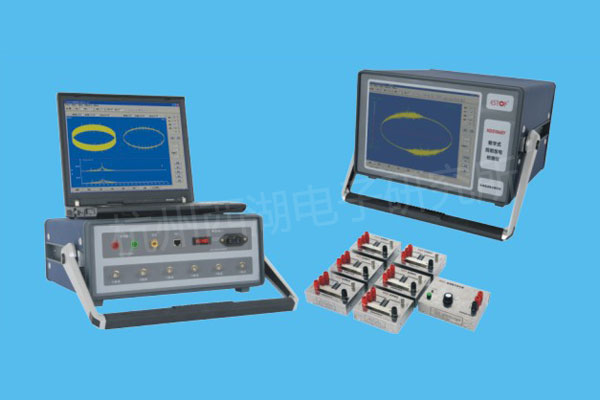

6通道一体机 |

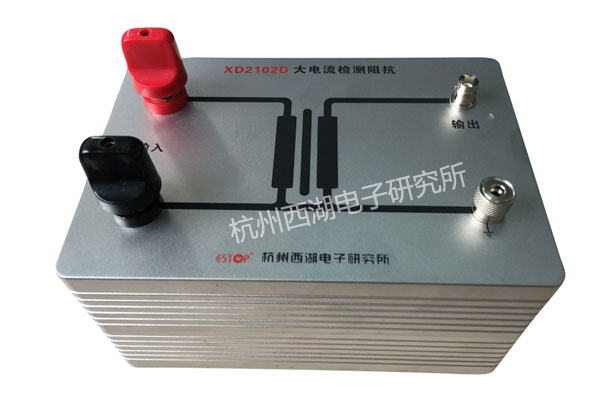

高灵敏度大电流检测阻抗 |

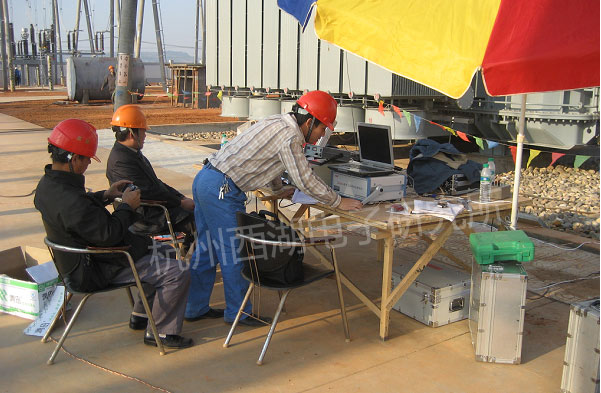

变电站现场电脉冲检测 |
技术参数
- 检测灵敏度：0.1PC。
- 测量频带：3dB带宽；10kHz～1000kHz多档任意组合，低段分10K、20K、40K，80K， 高段分100K、200K、300K、1000K。
- 增益范围：－20dB～40dB四档，可粗调细调。
- 采样精度：12Bit。
- 采样速率：10M/秒。
- 外部电压监测：有效值电压，14位A/D精度。
- 同步：内外可选，外同步30Hz～300Hz，自动同步。
- 外零标电压输入范围：10V～220V。
- 各量程档位线性度误差：<5%±1PC。
软件测量界面 |

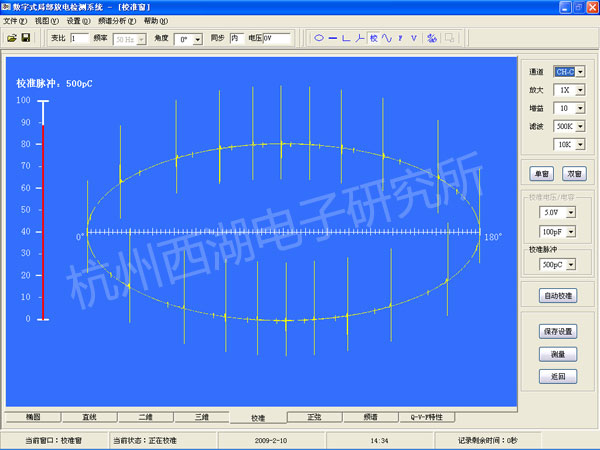

软件校准界面 |
可选型号
| 产品型号 | 描述 |
| XD5102 | 2通道，分体机 |
| XD5102Y | 2通道，一体机 |
| XD5104 |
4通道，分体机 |
| XD5104Y |
4通道，一体机 |
| XD5106 | 6通道，分体机 |
| XD5106Y |
6通道，一体机 |
