XD71系列电力变压器自动检测装置

XD71系列电力变压器自动检测装置

本装置用于对电力变压器停电试验项目进行自动化检测。其特点是集介质损耗、绝缘电阻、直流电阻、分接开关切换特性、短路阻抗及变比等六项检测功能于一体,使仪器功能、试验电源和试验引线高度融合。只需一次接线、一键操作,装置自动完成上述全部或部分试验项目检测。

检测项目

  • 绝缘电阻:全部绕组绝缘电阻,所有套管末屏对地绝缘电阻。
  • 介质损耗:全部绕组介损和电容量,所有套管介损和电容量。
  • 直流电阻:全部绕组直流电阻(高压侧三相同测,低压侧助磁法)。
  • 有载开关:过渡电阻、切换时间、切换波形。
  • 短路阻抗:全部绕组的短路阻抗、短路电抗、漏电感。
  • 变比: 绕组所有分接的电压比、变压器的组别。

产品特征

  • 高效率:
                  一次接、拆线,一键操作,主变试验自动完成。
  • 高集成:
                  检测主机、测试线与夹具高度集成,现场整洁有序。
  • 高可靠:
                  按高可靠性产品设计,故障率低于1‰。
  • 高精度:
                  整体精度高于分立仪器。
  • 高安全:
                  所有可能触及的高压部件都采用绝缘隔离措施。
  • 适应性强:
                  内建各种检测方案以适应各类变压器规格。
  • 分析能力强:
                  内建数据库软件自动判定设备状态。
  • 校验方便:
                  检测校验与现行实验室校验方法兼容。

产品型号

型号

检测项目

特征说明
XD7104
绝缘电阻、介质损耗、直流电阻、有载开关  一台主机、一次接线,一键操作,自动完成所有检测项目。仪器准确度高,可靠性强。
XD71+
绝缘电阻、介质损耗、直流电阻、有载开关、短路阻抗、变比
在XD7104检测主机基础上增加一个扩展单元,仪器可自由拆分,灵活使用。进行预防性试验时,只需携带检测主机;进行交接试验或大修试验时,无需更改试验接线,直接拼接扩展单元。

图片示例

检测主机及扩展单元

具备分接、短路功能的主夹

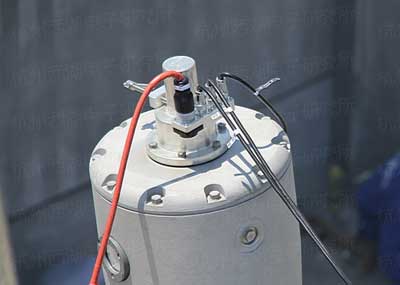

主夹套管接线

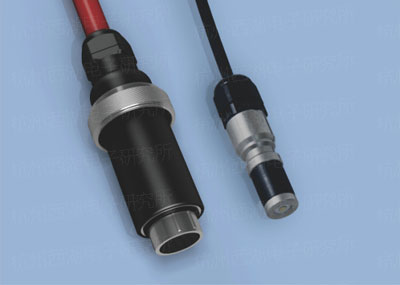

双屏蔽全绝缘安全接头

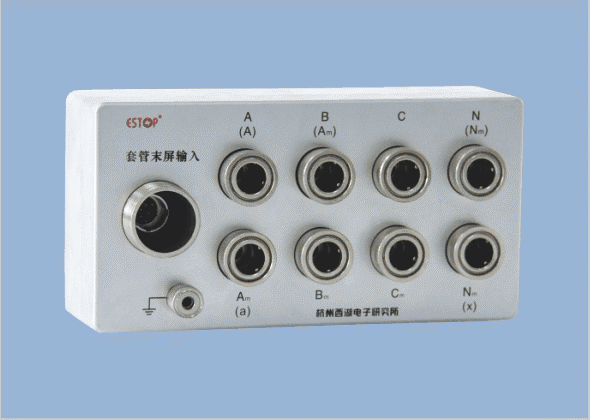

双屏蔽末屏集线器

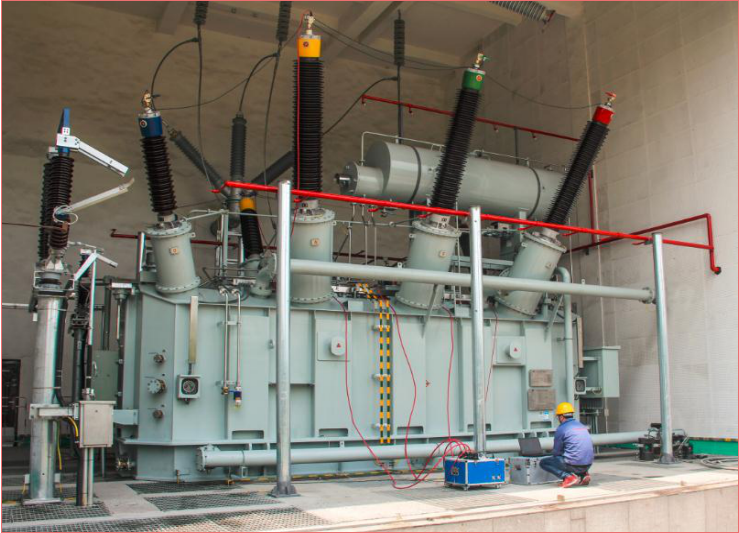

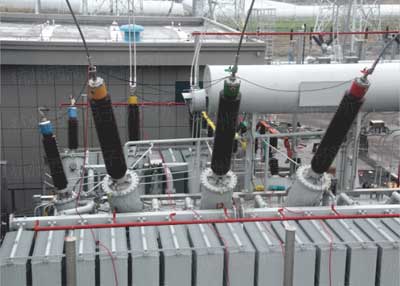

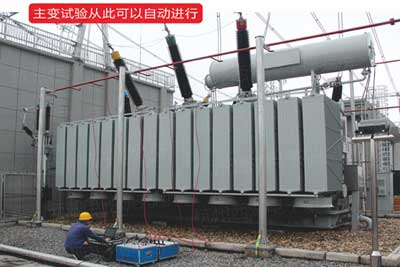

接线整洁有序

 检测方案组态界面

 介损测试界面

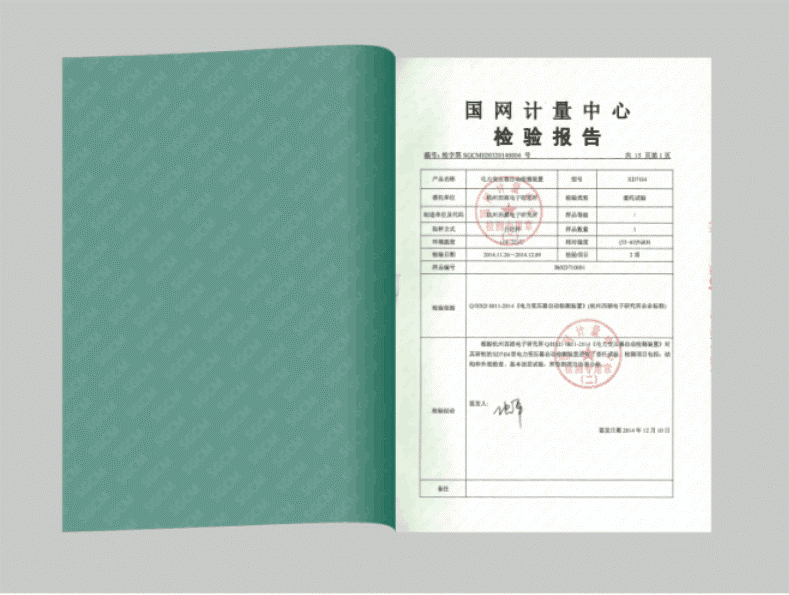

 国网计量中心检测报告
