电力电缆检测服务

检测概述

      目前，一般采用超声波和高频检测技术（AE/HF法）对电缆进行局部放电检测，本所可提供电力电缆局放带电检测服务。

典型案例

杭州萧山220kV纪荣2U65线进行电缆验收交流耐压试验

        2016年5月，杭州西湖电子研究所技术人员配合浙江省送变电公司对杭州萧山220kV 纪荣2U65线完成了电缆验收交流耐压试验，我公司负责耐压时的高频局部放电检测，利用XD50局部放电检测仪在1#、8#、28#、34#号井电缆中间接头检测到异常信号。比较同相不同测点间的数据，能发现越靠近加压处的局放值越大，波形也越明显，离加压的1#井幅值最大，离其约2.5km的34#井幅值接近背景值，更往后的中间接头处局放信号与背景相同。

结合上述数据的判断分析，得出结论：所检测到的局放信号是串谐升压电源设备引起的，不是电缆本身局放信号，电缆自身局放正常。之后在另一回路的耐压试验中，给串谐设备和线路加装了防电晕措施，高频局放没有检测到电晕，也验证了这一结论。由于处理及时正确，避免了重大事故发生。

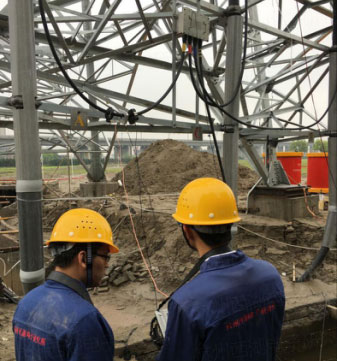

现场测试照片

广州南沙局蝴蝶洲变电站进行电缆高频局放试验

2013年10月，杭州西湖电子研究所技术人员对广州南沙局蝴蝶洲变电站做电缆高频局放试验，在F19服务乙线检测到一处异常信号点，波形特征与典型的尖端放电相符，放电脉冲出现在270°相位，检测幅值最大达到41.3dBuV，比背景值大了30.3dBuV，其余线路均没有检测到局放信号。

    结合上述实验数据分析，确定F19服务乙线存在局部放电，可能是电缆中间接头制作过程中金属构件尖角处打磨不充分，在通电状态下，由于强电场的作用，金属构件尖角产生局部放电。

       应广州局生产技术部要求，组织参加对该电缆进行解剖检查，解剖之后发现电缆接头有两处烧毁，一个在冷缩管与本体之间的铜屏蔽层处，另一个在冷缩管处。冷缩管处铜屏蔽网、装甲带严重烧损。这也进一步验证了我们之前的检测结果，也验证了高频带电检测在电力电缆事故预防方面有重要的作用。

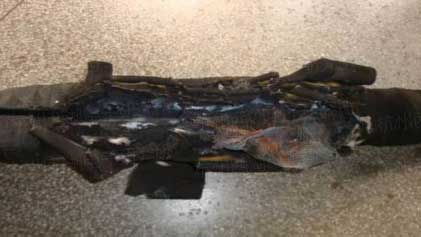

电缆接头烧毁现场照片1

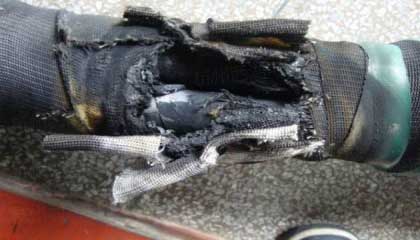

电缆接头烧毁现场照片2

广州天河局上元岗站进行电缆高频局放检测

        2014年04月，杭州西湖电子研究所技术人员在广州天河局上元岗站，利用XD50局部放电测试仪做电缆高频局放检测。在F14出线电缆处发现异常高频局放信号，据放电图谱分析，得出该放电类型为明显的气隙放电现象，且放电强度较强。

       因此，局里决定对该电缆进行解剖，解剖之后发现故障处的冷缩中间头已经严重烧损，同时冷缩中间头内侧比较潮湿。引发故障原因是冷缩中间头两侧防水带包扎不够紧密，运行中可能进水受潮导致绝缘受损产生放电。由于处理及时正确，避免了重大事故发生。

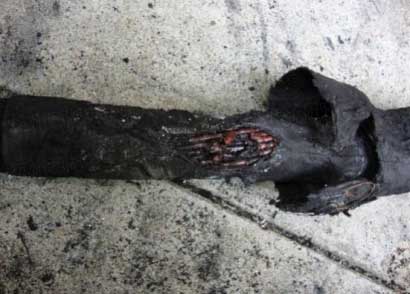

烧毁电缆解剖图
